X'inhuma d-differenzi bejn kejbils semi-riġidi u semi-flessibbli?



Tqabbil bejn kejbils semi-riġidi u semi-flessibbli

Kemm kejbils semi-riġidi kif ukoll semi-flessibbli huma użati ħafna f'xenarji ta 'komunikazzjoni ta' frekwenza għolja u baxxa, iżda huma differenti b'mod sinifikanti fl-istruttura, flessibilità, prestazzjoni, u xenarji ta 'applikazzjoni {. hawn taħt huwa paragun dettaljat:



1. Disinn strutturali

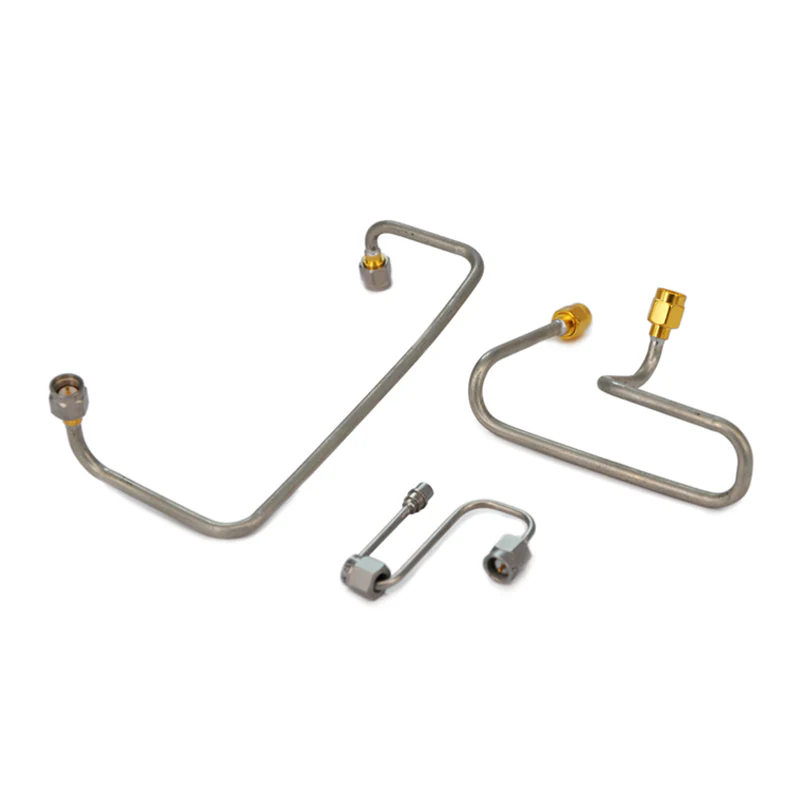

Kejbils semi-riġidi
Il-konduttur ta 'barra huwa magħmul minn materjal solidu, li ma jistax jinqabad (ġeneralment ram) b'dijametru fiss; Il-konduttur ta 'ġewwa huwa sostnut ċentralment minn materjal dielettriku (e . g ., ptfe) .
Ladarba tkun iffurmata, iżżomm forma fissa u ma tistax tiġi mgħawweġ faċilment jew tibdil mill-ġdid mingħajr għodda speċjalizzata .

Kejbils semi-flessibbli
Il-konduttur ta 'barra għandu struttura mmaljata, bis-saff kollu mmaljat fil-bottijiet, li jagħmilha aktar deformabbli mill-konduttur ta' barra solidu ta 'kejbils semi-riġidi . Il-konduttur ta' ġewwa huwa sostnut ukoll minn materjal dielettriku, iżda l-istruttura mmaljata tippermetti liwja ripetuta u iffurmar bl-idejn jew għodda sempliċi .



2. Tqabbil tal-flessibilità

Kejbils semi-riġidi
Huma għandhom riġidità għolja, iżommu l-forma tagħhom wara l-formazzjoni u juru reżistenza qawwija għall-liwi . li jisforzaw liwi mingħajr għodda professjonali jistgħu jagħmlu ħsara lill-konduttur ta 'barra, u jwassal għad-degradazzjoni tal-prestazzjoni .

Kejbils semi-flessibbli
Huma joffru flessibilità moderata, li jippermettu liwi ripetuti, coiling, jew rotta madwar ostakli mingħajr ħsara permanenti . il-flessibilità tagħhom tinsab bejn kejbils riġidi u kompletament flessibbli .



3. parametri tal-prestazzjoni elettrika

Parametru	Kejbils semi-riġidi	Kejbils semi-flessibbli
Stabbiltà tal-impedenza	Eċċellenti - Ġeometrija fissa tiżgura impedenza konsistenti fil-frekwenzi kollha .	Kondutturi ta 'barra tajbin imma inferjuri għal semi-riġidi jistgħu jikkawżaw varjazzjonijiet ta' impedenza ħafifa fi frekwenzi estremament għoljin .
Telf	Telf ta 'inserzjoni baxxa, speċjalment fi meded ta' microwave (sa 100+ GHz), minħabba l-wiċċ lixx tal-konduttur ta 'barra solidu .	Telf ta 'inserzjoni ogħla minn semi-riġidu, partikolarment fi frekwenzi għoljin, minħabba lakuni żgħar u irregolaritajiet tal-wiċċ fil-konduttur ta' barra mmaljat .
Effettività tal-ilqugħ	Eċċellenti (tipikament> 100 db) . Il-konduttur ta 'barra solidu jimblokka b'mod effettiv EMI u RFI .	Tajjeb (tipikament 80 dB) iżda inqas minn semi-riġidi . lakuni fil-konduttur immaljat jistgħu jikkawżaw tnixxija minuri EMI .
Kapaċità tal-immaniġġjar tal-enerġija	Ogħla - Kondutturi solidi għandhom dissipazzjoni tas-sħana effiċjenti, adattata għal xenarji ta 'enerġija għolja .	Baxxa - Konduttività Termika Fqira tal-Kondutturi Mmaljati Limiti Kapaċità tal-Qawwa .



4. xenarji ta 'applikazzjoni

Kejbils semi-riġidi
Adattat għal xenarji ta 'preċiżjoni għolja ta' frekwenza għolja li jeħtieġu stabbiltà stretta u telf baxx, bħal:

Sistemi ta 'aerospazjali u difiża (radar, komunikazzjoni bis-satellita);

Tagħmir tat-test tal-majkrowejv (analizzaturi tan-netwerk tal-vettur, ġeneraturi tas-sinjali);

Apparat mediku (magni tal-MRI, sistemi ta 'terapija microwave);

Installazzjonijiet permanenti b'tulijiet fissi (e . g ., antenna tal-istazzjon bażi) .

Kejbils semi-flessibbli
Adattat għal xenarji li għandhom bżonn flessibilità moderata b'rendiment tajjeb, bħal:

Setups tat-test portabbli (e . g ., konnessjonijiet bejn strumenti u duts);

Sistemi RF ta 'ġewwa (routers WiFi, boosters tas-sinjal ċellulari);

Xenarji li jeħtieġu konfigurazzjoni mill-ġdid okkażjonali (e . g ., żvilupp tal-prototip tal-laboratorju);

Konnessjonijiet interni fil-matriċi tal-iswiċċ RF .

Sommarju

Kejbils semi-riġidi excel f'xenarji ta 'installazzjoni fissa, ta' prestazzjoni għolja, li joffru stabbiltà superjuri u telf baxx . kejbils semi-flessibbli, min-naħa l-oħra, huma aktar vantaġġjużi f'xenarji li jeħtieġu flessibilità moderata b'rendiment tajjeb, funzjonalità ta 'bilanċ u użu .}



Noti Supplimentari: Differenzi ta 'Spejjeż u Manutenzjoni

Kejbils semi-riġidi:
Spejjeż ogħla tal-manifattura minħabba l-konduttur ta 'barra tar-ram solidu u l-ħtieġa għal għodod speċjalizzati għall-formazzjoni . Installazzjoni u manutenzjoni huma aktar kumplessi (li jeħtieġu operaturi professjonali) . Madankollu, il-prestazzjoni stabbli tagħhom, ir-reżistenza għax-xjuħija, u l-ilbies jirriżulta fi spejjeż fit-tul aktar baxxi, li jagħmluhom adattati għal xenarji aktar baxxi ta' affidabbiltà stretta.}}}}}}}}}}}}}}}}}}}}}}

Kejbils semi-flessibbli:
Spejjeż aktar baxxi minħabba proċessi ta 'produzzjoni aktar sempliċi għal kondutturi ta' barra mmaljati u l-ebda ħtieġa għal għodod li jiffurmaw speċjalizzati . Barra minn hekk, il-bendibilità manwali tagħhom tnaqqas l-ispejjeż tal-manutenzjoni u l-konfigurazzjoni, u tagħmilhom ideali għal xenarji li jeħtieġu aġġustamenti frekwenti jew b'restrizzjonijiet tal-baġit .



Estensjoni: Tqabbil qasir ma 'kejbils kompletament flessibbli

Biex tifhem aħjar il-pożizzjonament "semi-flessibbli", huwa utli paragun qasir ma 'kejbils kompletament flessibbli:
Kejbils flessibbli għal kollox għandhom kondutturi ta 'barra tipikament immaljati minn linji ta' ram fini (bi ftit jew xejn toroq), li joffru flessibilità estrema għal liwi jew saħansitra knotting . Madankollu, il-prestazzjoni elettrika tagħhom (e {{1.} g {., stabbiltà tal-impedenza, ta 'l-effikaċja tal-produtturi) hija aktar baxxa minn semi-flexible minn semi. Applikazzjonijiet ta 'frekwenza baxxa bi bżonnijiet ta' flessibilità għolja (e . g ., wajers tal-headphone, konnessjonijiet interni f'apparat żgħir) {.
Kejbils semi-flessibbli jolqtu bilanċ bejn il-flessibilità u l-prestazzjoni, jimlew id-distakk bejn kejbils semi-riġidi (prestazzjoni għolja iżda mhux aġġustabbli) u kompletament flessibbli (flessibilità għolja iżda prestazzjoni aktar dgħajfa) kejbils .
