Fażi jew dewmien tqabbil tal-kejbil tat-test RF għal test ta 'singal differenzjali

Fl-ittestjar tas-sinjali differenzjali, ir-rekwiżit għat-tqabbil tal-fażi jew id-dewmien tal-kejbils RF tat-test huwa determinat primarjament mill-karatteristiċi tat-trasmissjoni tas-sinjali differenzjali u r-rekwiżiti ta 'eżattezza tax-xenarju tal-ittestjar {. Dan jista' jinftiehem mill-persuni ewlenin ewlenin li ġejjin:

1. Salvagwardja tal-karatteristika essenzjali tas-sinjali differenzjali - il-pedament għall-kanċellazzjoni tal-interferenza

Il-vantaġġ ewlieni tas-sinjali differenzjali jinsab fil-kapaċità tagħhom li jikkanċellaw interferenza fil-modalità komuni (bħal interferenza elettromanjetika u ħoss) permezz ta '"kalkolu tad-differenza" fir-riċevitur, li jiddependi fuq il-fatt li "is-sinjali fuq iż-żewġ linji għandhom amplitudni ugwali u polarità opposta ." jekk hemm nuqqas ta' nuqqasDifferenza tal-ħin jew differenza fil-fażiBejn iż-żewġ sinjali li jaslu fir-riċevitur, li jfixklu r-relazzjoni sinkronika ta '"amplitudni ugwali u polarità opposta ." F'dawn il-każijiet, l-interferenza ma tistax tiġi kkanċellata b'mod effettiv u tista' saħansitra tiġi amplifikata, li ddgħajjef direttament il-kapaċità kontra l-interferenza ta 'sinjali differenzjali .

2. Evita d-distorsjoni tas-sinjal biex tiżgura l-eżattezza tal-ittestjar

It-trasmissjoni ta 'sinjali differenzjali tiddependi fuq is- "simetrija" taż-żewġ linji:

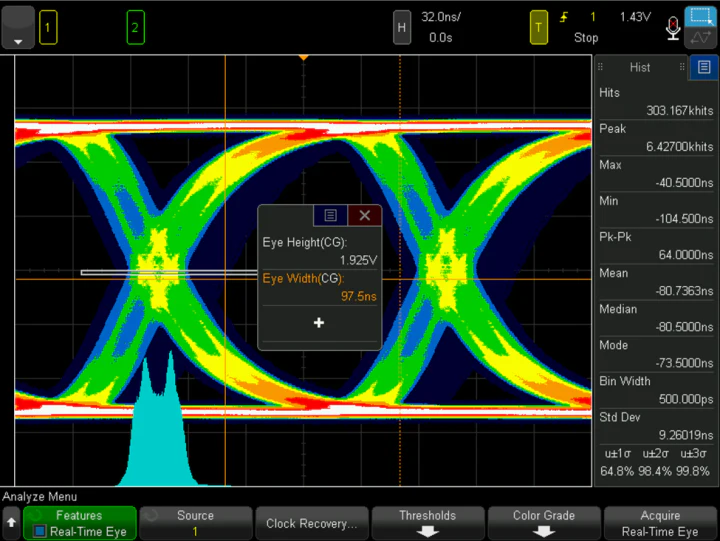

Mismammulazzjoni ta 'dewmien se tikkawża li ż-żewġ sinjali jaslu fir-riċevitur b'mod mhux sinkroniku, u jwassal għal koinċidenza tal-forma tal-mewġ diżordinata (e {. g {., allinjament ħażin bejn it-truf li qed jiżdiedu u li jaqgħu) u li jirriżultaw fiDistorsjoni tal-forma tal-mewġ;

Mismaq ta 'fażi (speċjalment f'xenarji RF ta' frekwenza għolja) se jikkawża r-relazzjoni tal-fażi tas-sinjali biex tiddevja mill-aspettattivi ddisinjati, li tfixkel il-loġika tal-ħin tas-sinjali .
Dawn id-distorsjonijiet jaffettwaw direttament l-awtentiċità tar-riżultati tat-test, li jwasslu għal ġudizzju ħażin dwar il-kwalità tas-sinjal u l-prestazzjoni tat-trasmissjoni .

3. Prevenzjoni ta 'żbalji fil-ħin biex tadatta għal xenarji ta' sinjal b'veloċità għolja

Fi trasmissjoni ta 'sinjal differenzjali b'veloċità għolja (bħal USB, PCie, HDMI, eċċ .), il-perjodu tas-sinjal huwa estremament qasir (livell nanosekond jew anke picosecond) {. Anke dewmien żgħir jew devjazzjoni tal-fażi (e {. g . differenza ta' dewmien ta 'ftit picosecond) "żomm il-ħin" tas-sinjal, li jikkawżaŻbalji fil-ħin{{0}} Dan iwassal għal ġudizzju ħażin tal-loġika tad-dejta (konfużjoni bejn 0 u 1) fir-riċevitur, iżid ir-rata ta 'żball tal-bit, jew saħansitra jikkawża falliment tal-komunikazzjoni tas-sistema . bħala "rabta intermedja" fit-trasmissjoni tas-sinjal, it-tqabbil tal-kejbils tat-test jiddetermina direttament jekk se jiġi introdott devjazzjonijiet addizzjonali tal-ħin, li taffettwa l-evalwazzjoni preċiża ta' l-evalwazzjoni preċiża ta 'l-evalwazzjoni preċiża Prestazzjoni .

4. Żamma tal-integrità tas-sinjal u tnaqqas l-interferenza sekondarja

Kejbils b'fażi jew dewmien mhux imqabbla jfixklu l-kontinwità tal-impedenza tal-linja ta 'trasmissjoni, li tikkawżariflessjoni tas-sinjalucrosstalk:

Ir-riflessjoni twassal għal superpożizzjoni tas-sinjal u oxxillazzjoni, li tirriżulta f'distorsjonijiet ta 'forma ta' mewġ bħal overhoot u undershoot;

Crosstalk se jikkawża akkoppjar elettromanjetiku mhux meħtieġ bejn iż-żewġ linji tas-sinjal, u jkompli jinterferixxi mas-sinjali .
Kejbils imqabbla, min-naħa l-oħra, jistgħu jimminimizzaw dawn il-kwistjonijiet, u jiżguraw l- "integrità" tas-sinjal mit-trasmettitur għar-riċevitur u jagħmlu r-riżultati tat-test aktar konsistenti mal-istat attwali tas-sistema {.

Fil-qosor, it-tqabbil tal-fażi jew id-dewmien huwa prerekwiżit tal-qalba biex tiġi żgurata l-eżattezza u l-affidabbiltà tal-ittestjar tas-sinjal differenzjali . speċjalment f'xenarji ta 'frekwenza għolja u veloċità għolja, l-impatt tagħha għandu x'jaqsam direttament mal-validità tal-konklużjonijiet tat-test u l-eżattezza tal-evalwazzjoni tal-prestazzjoni tas-sistema .}
