Kits tal-kalibrazzjoni tas-sonda: gwida dettaljata mill-preparazzjoni għall-manutenzjoni

Il-kits tal-kalibrazzjoni tas-sonda huma għodod kritiċi fl-ittestjar elettroniku ta 'frekwenza għolja (bħal RF, microwave, millimeter-wave, u applikazzjonijiet Terahertz) . jeliminaw żbalji sistematiċi introdotti minn sondi tat-test, kejbils, u konnetturi {. Użu xieraq ta' dawn il-kits jiżgura kejl preċiż ta 'l-apparat (DUT) S-parametri, u telf ta 'inserzjoni . hawn taħt hemm gwida komprensiva li tkopri kollox minn preparazzjoni għal manutenzjoni .

1. Nifhmu r-rwol tal-kits tal-kalibrazzjoni tas-sonda

Il-kits tal-kalibrazzjoni tas-sonda jikkonsistu fi standards inġinerija bi preċiżjoni (e . g ., qasir, miftuħ, tagħbija, thru, riflessjoni, u standards tal-linja ta 'trasmissjoni) iddisinjati biex jikkaratterizzaw u jikkoreġu żbalji fis-sistemi tat-test ibbażati fuq is-sonda . Dawn l-iżbalji jinkludu:



Żbalji ta 'riflessjoni: Ikkawżat minn nuqqas ta 'qbil ta' impedenza fi sondi, kejbils, jew konnetturi .

Żbalji ta 'trasmissjoni: Attenwazzjoni jew ċaqliq tal-fażi fil-passaġġ tas-sinjal .

Żbalji relatati mal-kuntatt: Kuntatt elettriku ħażin bejn sondi u duts jew standards ta 'kalibrazzjoni .



Billi tkejjel dawn l-istandards magħrufa, sistemi tat-test (e . g ., Vector Network Analyzers, VNAs) Ikkalkula mudell ta 'żball, li mbagħad jintuża biex jikkoreġi l-kejl tad-DUT sussegwenti .

2. li tpoġġi l-pedament għal kalibrazzjoni preċiża

2.1 Kontroll tal-ambjent tat-test

Temperatura u umdità: Wettaq kalibrazzjoni f'ambjent stabbli (tipikament 23 grad ± 2 grad b'45-55% umdità relattiva) . ċaqliq fit-temperatura jikkawża espansjoni jew kontrazzjoni tal-materjal, li jbiddel il-proprjetajiet elettriċi ta 'sondi u standards .

Indafa: Aħdem f'żona ħielsa mit-trab . kontaminanti (trab, żjut, residwi tal-fluss) fuq ponot tas-sonda jew standards ta 'kalibrazzjoni jiddegradaw il-kwalità ta' kuntatt elettriku u jintroduċu l-istorbju tal-kejl .

2.2 Spezzjona t-tagħmir

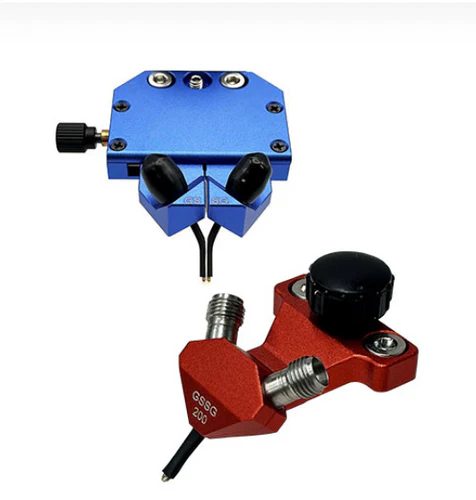

Sondi: Iċċekkja għal ħsara fiżika (e . g ., ponot mgħawġa, kuntatti li jintlibsu) jew kontaminazzjoni . ponot nadifa bil-mod bl-użu ta 'arja kkompressata jew wipes ħielsa mill-lint imxarrab bl-alkoħol isopropil .

Kejbils u konnetturi: Spezzjona l-kejbils koassjali għal kinks jew ħsara; Tiżgura li l-konnetturi jkunu nodfa u mqabbla sewwa biex jipprevjenu t-telf tas-sinjal .

Kits ta 'kalibrazzjoni: Ivverifika li l-istandards huma bla ħsara (e . g ., l-ebda grif fuq uċuħ tat-tagħbija, l-ebda labar mgħawweġ fl-istandards permezz ta 'l-istandards) .

2.3 Twaqqif tas-sistema

Qawwa fuq il-VNA u s-sistema tat-test mill-inqas 30 minuta qabel il-kalibrazzjoni biex tippermetti li l-komponenti jilħqu l-istabbiltà termali .

Qabbad sondi mal-VNA permezz tal-kejbils, billi tiżgura konnessjonijiet stretti (iżda mhux issikkati żżejjed) biex tevita t-tnixxija tas-sinjal .

3. Għażla tal-metodu ta 'kalibrazzjoni xieraq

Kits tal-kalibrazzjoni tas-sonda jappoġġjaw metodi multipli, magħżula bbażati fuq firxa ta 'frekwenza, tip ta' sonda (e . g ., gsg, sg), u ġeometrija tad-dut:



Metodu	Standards ewlenin	Firxa ta 'frekwenza	Applikazzjonijiet ideali
Solt	Qasir, miftuħ, tagħbija, permezz	DC - 18 GHz	Sondi koassjali, strutturi ċari (PCBs)
Trl	Permezz, tirrifletti, linja	10 GHz - 1110 GHz	Frekwenza għolja, strutturi mhux koassjali (e . g ., waveguides, microstrips)
LRM	Linja, tirrifletti, taqbel	1 GHz-40 GHz	Sondi bilanċjati, strutturi asimmetriċi

4. passi dettaljati ta 'kalibrazzjoni

4.1 Standards ta 'Kalibrazzjoni tal-Immuntar

Żgura s-sottostrat tal-kit tal-kalibrazzjoni (e . g ., alumina, kwarz) ma 'bank tax-xogħol stabbli u tallinjaha mal-pożizzjonatur tas-sonda . Tiżgura li s-substrat huwa ċatt biex jevita l-allinjament ħażin tas-sonda.

4.2 Pożizzjonament tas-sondi b'mod korrett

Uża mikroskopju biex tallinja l-pariri tas-sonda mal-pads tal-istandards tal-kalibrazzjoni (e . g ., pads qosra, open pads) .

Applika pressjoni ħafifa u uniformi biex tiżgura kuntatt elettriku tajjeb mingħajr standards jew sondi ta 'ħsara . Pressjoni eċċessiva tiddeforma pads, filwaqt li pressjoni insuffiċjenti tikkawża konnessjonijiet intermittenti .

4.3 Eżekuzzjoni ta 'kalibrazzjoni permezz ta' VNA

Tniedi s-softwer tal-kalibrazzjoni tal-VNA u agħżel il-metodu magħżul (e . g ., solt) .

Segwi l-iġġib biex tkejjel kull standard sekwenzjalment:

Qasir: Qasir teoretikament qasir (0 ω) biex jikkaratterizza riflessjoni fil-ponta tas-sonda .

Miftuħa: Struttura b'impedenza infinita (e . g ., lakuna tal-arja) biex tkejjel l-oqsma tal-fringing .

Tagħbija: Tagħbija ta '50 ω biex tikkalibra għal telf ta 'sinjal .

Permezz: Konnessjoni diretta bejn pari ta 'sonda biex tikkalibra mogħdijiet ta' trasmissjoni .

Il-VNA jikkalkula termini ta 'żball (e . g ., rintraċċar ta' riflessjoni, traċċar ta 'trasmissjoni, iżolament) u jaħżenhom għal korrezzjoni f'ħin reali .

5. żbalji komuni biex tevita

Jittraskuraw fatturi ambjentali: Il-kalibrazzjoni f'ambjenti ventilati ħażin jew f'temperatura għolja tikkawża drift termali .

Standards jew sondi maħmuġin: Kontaminanti jaġixxu bħala resistors / kapaċitaturi parassitiċi, li jgħawġu r-riżultati .

Pressjoni eċċessiva tas-sonda: Ħsarat fil-pariri tas-sonda u pads standard, li jwasslu għal żbalji permanenti .

Konklużjoni

Użu xieraq ta 'kits ta' kalibrazzjoni tas-sonda huwa fundamentali għal ittestjar elettroniku affidabbli . billi ssegwi protokolli ta 'preparazzjoni stretti, tagħżel metodi xierqa, eżekuzzjoni ta' stadji ta 'kalibrazzjoni preċiżi, u żżomm l-istandards, l-inġiniera jiżguraw li l-kejl jirriflettu b'mod preċiż il-karatteristiċi tad-DUT-kritiċi għat-tfassil ta' apparat ta 'prestazzjoni għolja RF, microwave, u apparati tal-wave Millimeter .}}}}}}}}}
