Tipi ta 'għaliex l-attenwaturi RF għandhom input maskili u output femminili?

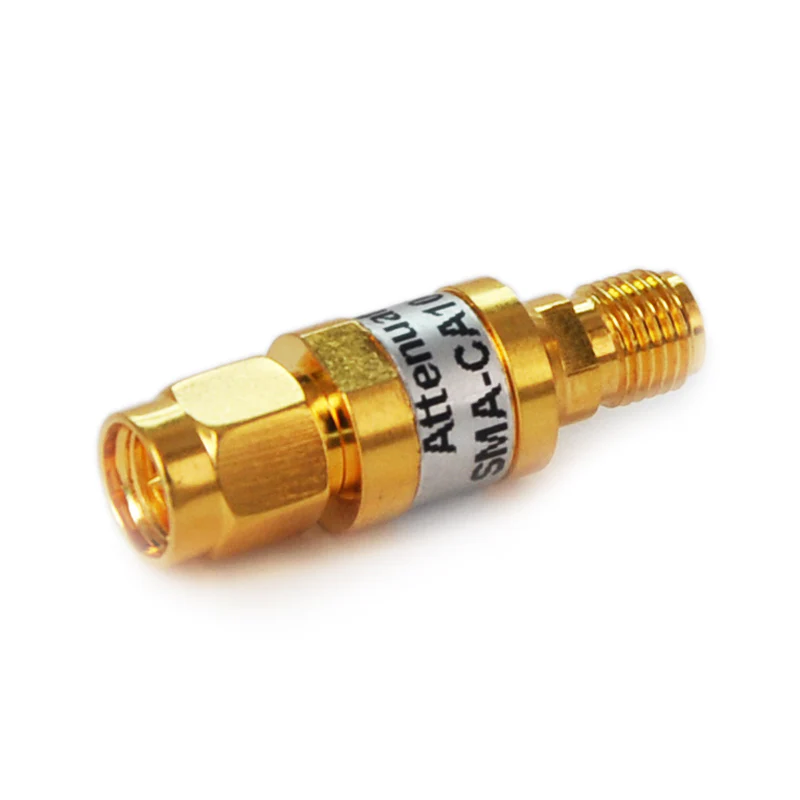

Il-funzjoni ewlenija ta 'attenwatur tal-frekwenza tar-radju (RF) hija li tnaqqas il-qawwa tas-sinjal, u ġeneralment tkun konnessa direttament ma' sorsi ta 'sinjal bħal ġeneraturi RF u amplifikaturi tal-qawwa. L-attenwaturi tal-RF tipikament jadottaw disinn b'konnettur maskili għall-input u konnettur femminili għall-produzzjoni, li huwa relatat ma 'fatturi bħal stabbiltà tal-konnessjoni, kompatibilità, standardizzazzjoni tal-industrija, u prevenzjoni tal-ħsara. Id-dettalji huma kif ġej:

1. Stabbiltà tal-konnessjoni
Konnetturi maskili ġeneralment ikollhom struttura tat-tip pin, filwaqt li l-konnetturi nisa għandhom struttura tat-tip jack. Dan il-metodu ta 'konnessjoni femminili maskili jista' jipprovdi effett ta 'konnessjoni relattivament stabbli. Il-brilli tal-konnettur maskili jista 'jkun inkorporat sew fil-jack tal-konnettur tan-nisa, u mhux faċli li tinħall minħabba forzi esterni, u b'hekk tiżgura l-istabbiltà tat-trasmissjoni tas-sinjal RF u tnaqqas l-attenwazzjoni tas-sinjal u l-interferenza kkawżata minn kuntatt ħażin.

2.Kompatibilità u standardizzazzjoni tat-tagħmir tal-industrija
Fil-kamp RF, is-sorsi tas-sinjal huma ġeneralment mgħammra b'konnetturi femminili (bħal strumenti RF u amplifikaturi). Jekk l-attenwatur għandu input maskili, jista 'jiddaħħal direttament fis-sors tas-sinjal mingħajr adapters addizzjonali, u b'hekk jimminimizza t-telf ta' konnessjoni sa l-akbar punt.
Kejbils RF ġeneralment ikollhom konnettur maskili f'tarf wieħed u konnettur femminili fit-tarf l-ieħor. Bħala apparat intermedju, l-attenwatur għandu jikkonforma ma 'dawn l-istandards.
Għalhekk, attenwatur b'input maskili jista 'jkun konness direttament mat-tarf tal-ħruġ tan-nisa tas-sors tas-sinjal, u t-tarf tal-ħruġ tan-nisa tiegħu jista' faċilment jgħaqqad ma 'apparati RF oħra.

3. Protezzjoni tat-Tagħmir tat-Test RF
Użu komuni ta 'attenwaturi ta' RF huwa li jipproteġi tagħmir li jirċievi sensittiv minn sinjali ta 'enerġija għolja. Barra minn hekk, għal xi attenwaturi bi preċiżjoni għolja, il-protezzjoni tal-konnettur tal-ħruġ tista 'tiżgura aħjar l-istabbiltà tal-ħruġ tas-sinjal u l-eżattezza tal-attenwazzjoni.

Tnaqqis ta 'konnetturi addizzjonali u titjib tal-integrità tas-sinjal
Jekk attenwatur huwa ddisinjat b'konnetturi femminili kemm għall-input kif ukoll għall-output, l-utenti jeħtieġu jużaw adapter maskili addizzjonali għal - maskili biex jgħaqqduh mas-sors tas-sinjal:

4. Adapters addizzjonali jintroduċu telf ta 'inserzjoni.

Wisq punti ta 'konnessjoni jistgħu jżidu r-riflessjoni tas-sinjal u l-proporzjon tal-mewġ wieqaf tal-vultaġġ (VSWR).

Konnessjonijiet maħlula jistgħu jaffettwaw l-eżattezza tal-kejl. Madankollu, attenwatur b'input maskili u output femminili jista 'jkun konness direttament, li jnaqqas il-ħtieġa għal adapters addizzjonali u jtejjeb l-affidabbiltà tas-sistema.

5. Oqsma tal-Applikazzjoni

Netwerks li jaqblu mal-antenna

Sistemi ta 'komunikazzjoni bla fili għall-kontroll tal-enerġija

Sistemi tar-radar u tal-majkrowejv

Ittestjar tal-link RF

F'dawn l-applikazzjonijiet, l-apparati RF ġeneralment isegwu speċifikazzjonijiet standardizzati tal-konnettur tan-nisa, u l-kejbils RF ġeneralment ikollhom konnettur maskili f'tarf wieħed u konnettur femminili fit-tarf l-ieħor. Id-disinn ta 'l-attenwatur b'input maskili u produzzjoni femminili jagħmilha aktar adattabbli u kompatibbli.
