Kollha Dwar Konnetturi SMA

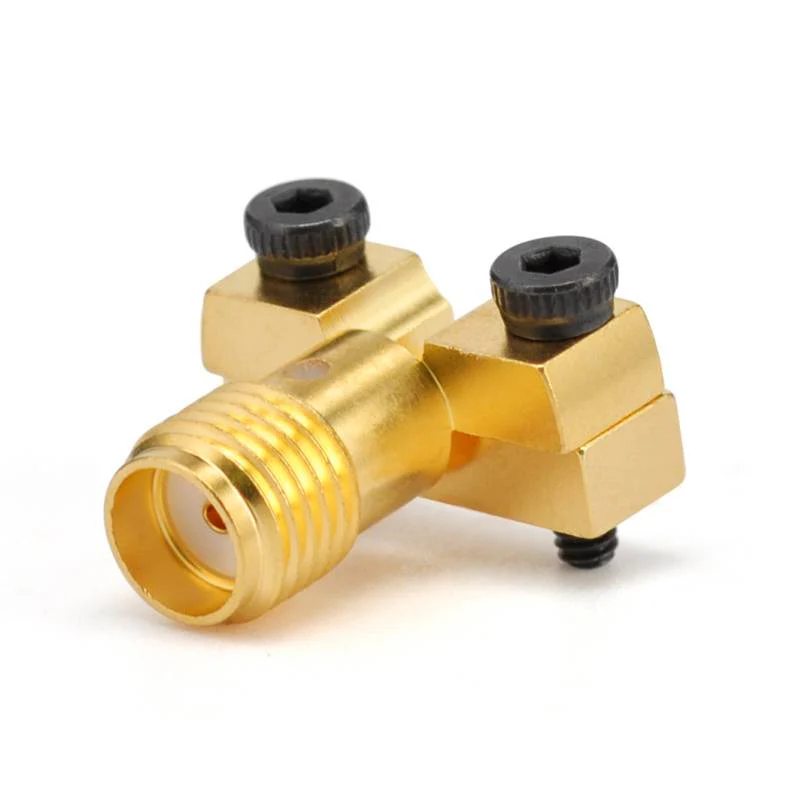

Il-konnettur SMA huwa konnettur koassjali RF użat ħafna, magħruf għall-prestazzjoni għolja u l-versatilità tiegħu . Ġie żviluppat minn Bendix Scintilla fis-snin 1950, u l-isem "SMA" ifisser il-verżjoni ta 'sottominiature A . Id-disinn tiegħu huwa maħsub għal xogħol b'mod effiċjenti f'ambjenti ta' frekwenza għolja, b'diversi industriji li jinvolvu rwol ta 'diversi Sinjali .



1. Karatteristiċi ewlenin tal-konnetturi SMA

Daqs: Konnetturi SMA għandhom struttura kompatta b'dijametru ta 'konduttur ta' barra ta '0 . 141 pulzier, li jagħmluhom xierqa għal applikazzjonijiet bi spazju limitat.

Firxa ta 'frekwenza: Huma tipikament joperaw sa 18 GHz, għalkemm xi verżjonijiet ta' prestazzjoni għolja jistgħu jilħqu 26 . 5 GHz jew saħansitra ogħla.

Impedenza: Il-biċċa l-kbira tal-konnetturi SMA huma 50 ohm, li hija l-konfigurazzjoni standard għas-sistemi RF u microwave .

Mekkaniżmu ta 'akkoppjar: tadotta disinn ta' akkoppjar bil-kamin b'1 / 4 pulzier, 36 ħjut kull pulzier UNC ħjut, li jiżgura konnessjoni soda u stabbli b'reżistenza qawwija tal-vibrazzjoni {.

Materjali SMA u proċessi ta 'trattament tal-wiċċ

Il-qoxra hija ġeneralment magħmula minn ram u l-istainless steel, u tista 'tkun miksija (bħal nikil, deheb) biex ittejjeb ir-reżistenza u l-konduttività tal-korrużjoni {.

Il-konduttur taċ-ċentru jista 'jkun ram, ram, jew ram tal-berillju, b'wiċċ miksi bid-deheb biex tinkiseb trasmissjoni tas-sinjal ottimali .

Proporzjon tal-mewġ wieqaf tal-vultaġġ (VSWR): Konnetturi SMA ta 'kwalità għolja għandhom VSWR baxx (tipikament taħt 1 . 2: 1 taħt 12 GHz), li jfisser trasmissjoni effiċjenti tas-sinjal b'riflessjoni minima.



2. Tipi ta 'konnetturi SMA

Konnetturi SMA jiġu f'diversi konfigurazzjonijiet biex jaqdu applikazzjonijiet differenti:

Skond it-tipi ta 'port, dawn jistgħu jinqasmu fi: SMA tal-Port Standard, SMA ta' Quick-Connect, u Reverse Polarità SMA .

Skond l-istili strutturali, dawn jistgħu jinqasmu f'tipi ta 'angolu dritta u tal-lemin . Konnetturi dritti huma wżati għal konnessjonijiet ta' serje, filwaqt li t-tipi ta 'angolu tal-lemin huma adattati għal spazji stretti {. id-disinn 90-} grad li jgħawweġ jista' jiffranka l-ispazju jew inaqqas it-tensjoni tal-kejbil .

Skond il-metodi ta 'installazzjoni, dawn jistgħu jinqasmu f'tipi regolari u li jrabbu l-pannell . konnetturi tal-pannell tal-pannell huma ddisinjati għall-installazzjoni fuq pannelli jew kompartimenti, b'diversi tipi bħal 2- flanġijiet tat-toqob, {4- flanġijiet tat-toqba, u flanġijiet tondi .



3. Użi komuni ta 'SMA

Fil-qasam tat-telekomunikazzjoni, il-konnetturi SMA jintużaw ħafna fl-istazzjonijiet tal-bażi tat-telefon ċellulari, sistemi tas-satellita, u tagħmir ta 'komunikazzjoni mingħajr fili .

Fit-tagħmir tat-test, huma użati f'apparat ta 'ttestjar bħal oxxilloskopji, analizzaturi tan-netwerk, u ġeneraturi tas-sinjali .

F'sistemi ta 'antenna, il-konnetturi SMA spiss jintużaw biex jgħaqqdu antenni f'sistemi bla fili .

Fiċ-ċirkwiti RF, jinstabu f'ħafna apparati RF bħal amplifikaturi, filtri, u mixers .

Noti



4. Kapaċità tal-immaniġġjar tal-enerġija:

Għalkemm il-konnetturi SMA huma adattati għal sistemi RF ta 'enerġija baxxa u medja, jistgħu ma jkunux adattati għal applikazzjonijiet ta' enerġija għolja . għal xenarji ta 'enerġija ogħla, konnetturi oħra bħal tip N jew 7 / {{{{16- it-tip jista' jkun aktar xieraq .}

Durabilità mekkanika: Meta mqabbel ma 'xi konnetturi akbar, il-konnetturi SMA huma relattivament fraġli, speċjalment f'termini ta' allinjament tal-brilli u stress mekkaniku li jifilħu . Għalhekk, għandha tingħata attenzjoni żejda waqt l-immaniġġjar u l-installazzjoni .



Kompatibilità: Meta tagħżel konnetturi SMA, żgura li l-konnetturi maskili u femminili jaqblu f'termini ta 'daqs u impedenza tal-ħajta biex tiżgura konnessjoni tajba . jistgħu wkoll jiġu interkonnessi ma' 2 .} 92mm u portijiet 3.5mm.
