RG Series Cable Assemblies

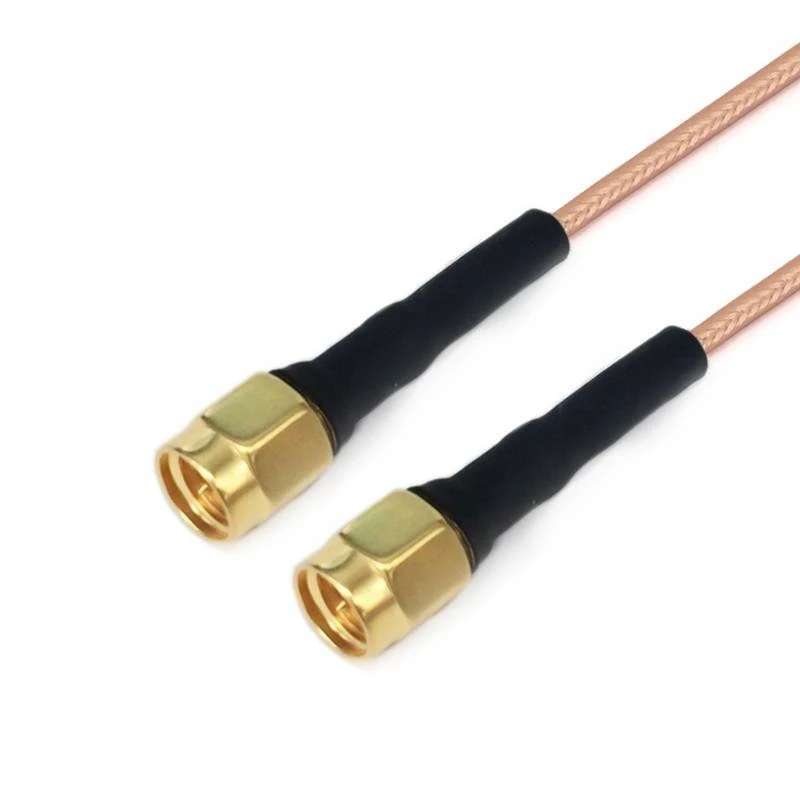

gar3-smmsmm-xxx-1

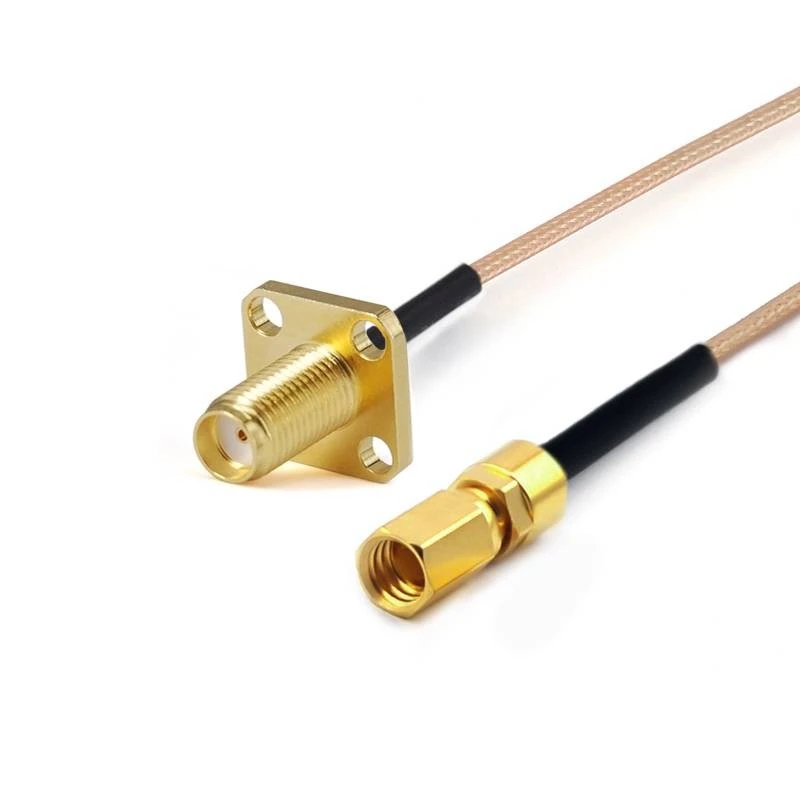

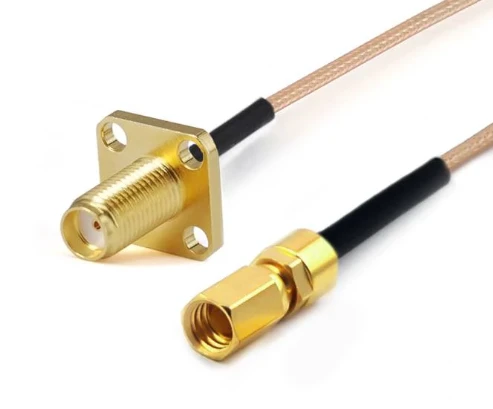

gar8-smffssmcf-xxx-1

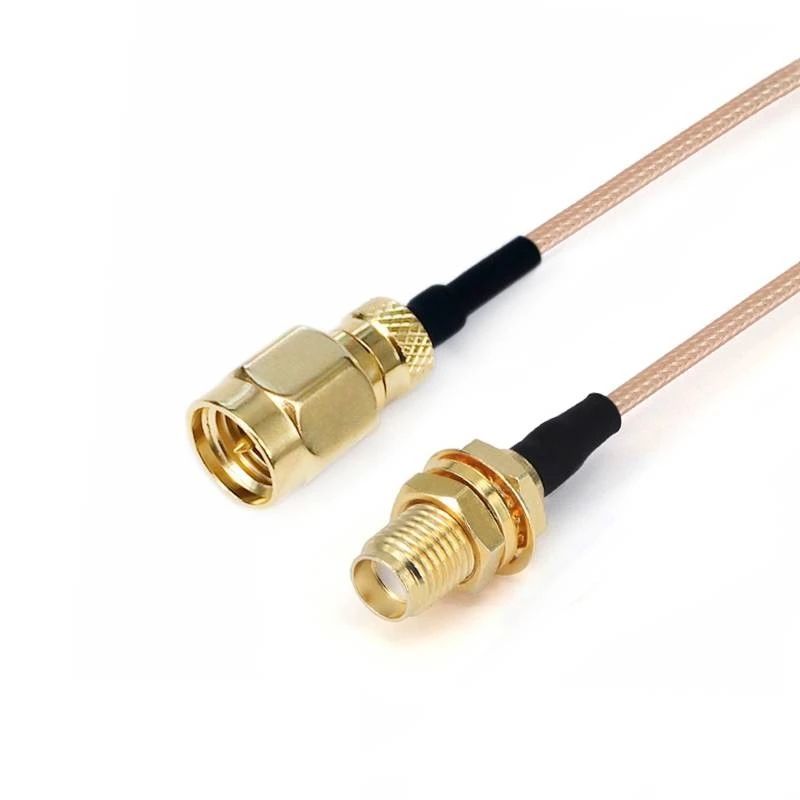

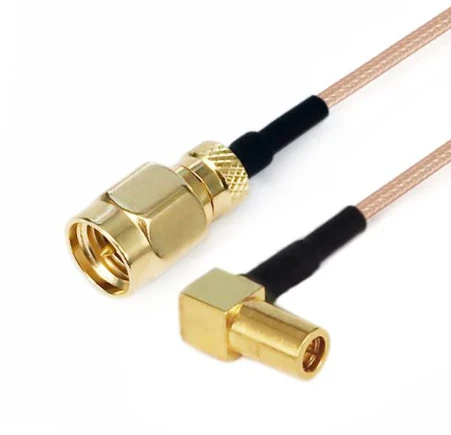

gar8-smmsmyf-xxx-1

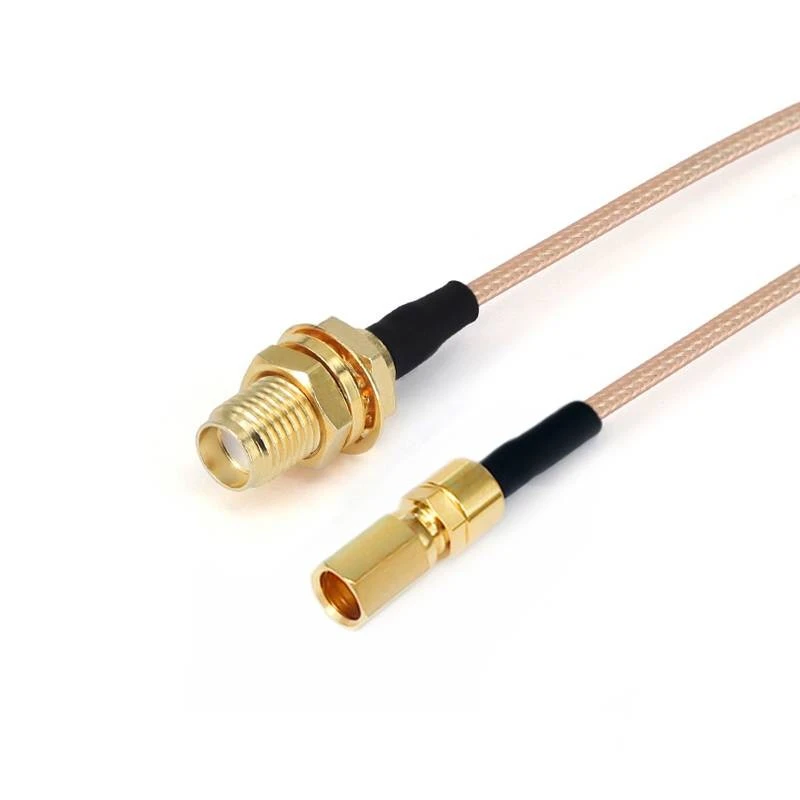

gar8-smyfssmcf-xxx-1

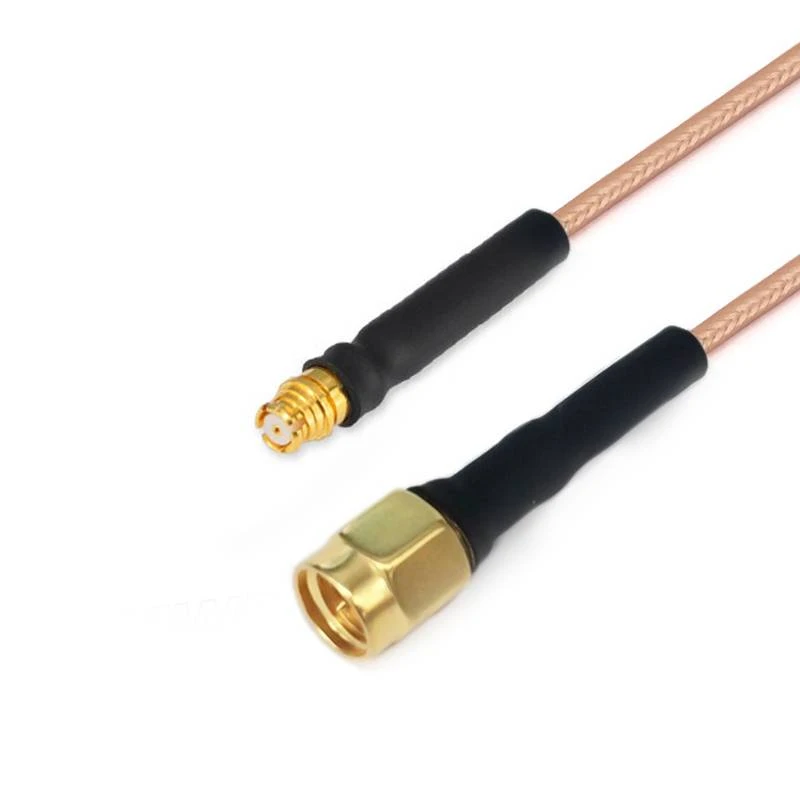

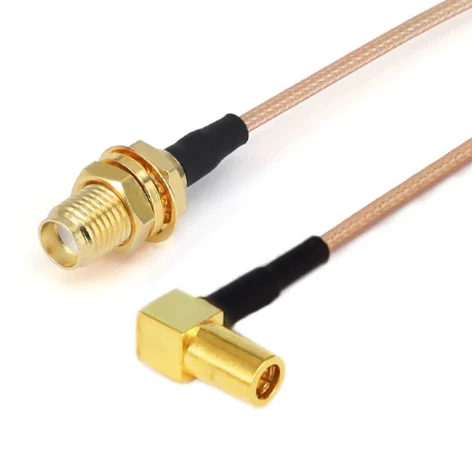

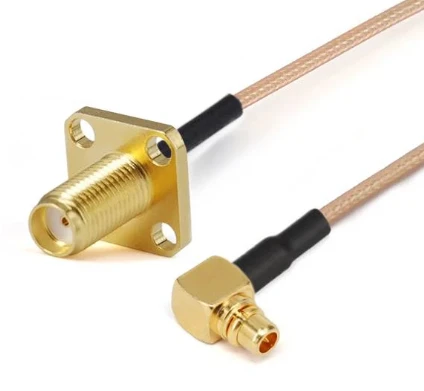

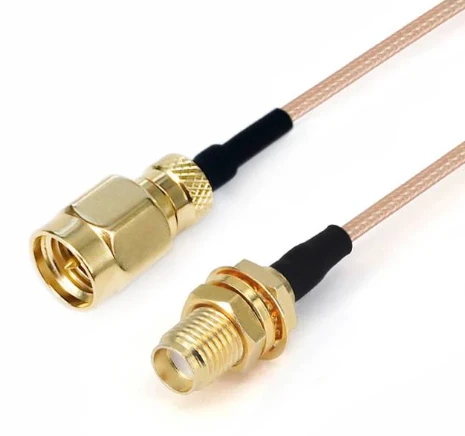

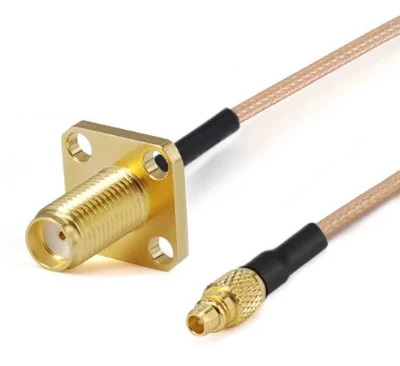

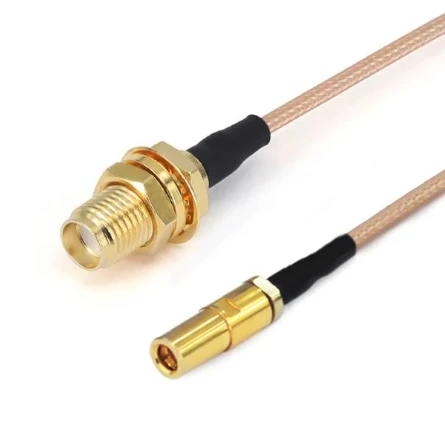

Assemblej tal-kejbil tas-serje RG

Is-serje RG Assemblies tal-kejbil ta 'frekwenza baxxa (DC -3 GHz) huma tip ta' komponenti tal-kejbil b'xenarji ta 'prestazzjoni u applikazzjoni speċifiċi . Il-kopertura tal-frekwenza tagħhom tinkludi b'mod ċar il-medda DC sa 3GHz, li tissodisfa r-rekwiżiti differenti ta' trasmissjoni tas-sinjal fi ħdan din il-firxa ta 'frekwenza .

Ibgħat l-inkjesta

Deskrizzjoni

Introduzzjoni tal-Prodott

Is-serje RG Assemblies tal-kejbil ta 'frekwenza baxxa (DC -3 GHz) huma tip ta' komponenti tal-kejbil b'xenarji ta 'prestazzjoni speċifika u applikazzjoni . Il-kopertura tal-frekwenza tagħhom tinkludi b'mod ċar il-medda DC sa 3GHz, li tissodisfa r-rekwiżiti ta' trasmissjoni tas-sinjal differenti fi ħdan din il-firxa ta 'frekwenza {{4} Common RG Cables jinkludi mod bħal RG178, Rg174, rg316, u rg 223.

Il-kejbils ta 'frekwenza baxxa ta' Flexirf's RG juru immunità ta 'interferenza elettromanjetika eċċellenti u flessibilità tajba . huma ħfief u għandhom proprjetajiet bħal reżistenza għat-temperatura għolja, reżistenza għall-umdità, reżistenza għall-umdità, u reżistenza għall-korrużjoni .

Karatteristiċi tal-istruttura tal-prodott

Il-kondutturi ta 'ġewwa tas-serje RG kejbils ta' frekwenza baxxa huma magħmula minn azzar miksi b'ħafna Silver - Silver-Silver (SCCS) . Dan il-materjal mhux biss jiżgura konduttività elettrika eċċellenti u flessibilità iżda jsaħħaħ ukoll il-prestazzjoni tat-trasmissjoni tas-sinjal u r-reżistenza għall-korrużjoni permezz tal-proċess tal-plating tal-fidda .

Dielettriku:Polytetrafluoroethylene solidu estruż (PTFE) . PTFE għandu proprjetajiet ta 'insulazzjoni elettrika eċċellenti, stabbiltà kimika, u reżistenza ta' temperatura għolja, li jistgħu effettivament jiżolaw il-konduttur mill-ambjent estern u jnaqqsu t-tnixxija tas-sinjal u l-interferenza.}}}

Tarka:Mibnija bir-ram miksi bil-fidda (SPC) nisġa . Dan is-saff tal-ilqugħ b'mod effettiv jimblokka l-interferenza elettromanjetika esterna mill-penetrazzjoni tal-kejbil ta 'ġewwa waqt li tipprevjeni t-tnixxija tas-sinjal intern, li tiżgura trasmissjoni tas-sinjal stabbli u intatta .

Applikazzjoni tal-Prodott

Qasam tal-Elettronika Industrijali:

Applikata għal tagħmir ta 'awtomazzjoni industrijali, bħal trasmissjoni ta' sinjal ta 'frekwenza għolja f'sensers, sistemi ta' kontroll industrijali, u apparati ta 'monitoraġġ, li jissodisfaw il-ħtiġijiet ta' kontroll ta 'preċiżjoni għolja u akkwist ta' data f'ambjenti industrijali {.

Qasam ta 'komunikazzjoni:

Użat għall-ittestjar tal-produzzjoni ta 'apparat ta' komunikazzjoni (bħal telefowns ċellulari, moduli WiFi, moduli tal-GPS, kif ukoll konnessjoni tas-sinjal bejn antenni u moduli . Huwa jiżgura trasmissjoni ta 'sinjal stabbli fil-faxxa ta' frekwenza DC-3} GHz għal tagħmir ta 'komunikazzjoni mingħajr fili .

Noti Importanti

1. Għal assemblaġġi tal-kejbil tat-tul tad-dwana, jekk jogħġbok tinsiex tħalli l-informazzjoni tat-tul tiegħek fuq il-paġna ta 'checkout;
2. L-assemblaġġi kollha tal-kejbil jistgħu jiġu pprovduti b'pari jew gruppi mqabbla mal-fażi; Jekk għandek bżonn il-kejbils biex ikunu mqabbla fażi, jekk jogħġbok ibgħatilna l-email: sales@flexirf.com

Dejta dwar l-ispeċifikazzjoni tal-prodott

Konfigurazzjoni

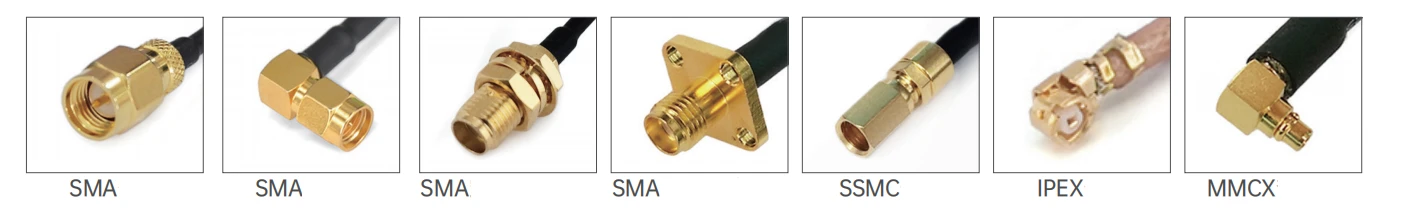

Konnettur 1 Tip	SMA / SSMA / SMB / SSMB / SSMC / MCX / MMCX / BNC / N / GPO
Konnettur 1 Impedenza	50 ohm
Konnettur 1 Polarità	Standard
Konnettur 2 Tip	SMA / SSMA / SMB / SSMB / SSMC / MCX / MMCX / BNC / N / GPO
Konnettur 2 Impedenza	50 ohm
Konnettur 2 Polarità	Standard
Metodu tal-impunjazzjoni tal-konnettur	Xejn
Stil tal-Korp tal-Konnettur	Angolu dritta u tal-lemin
Informazzjoni dwar il-Materjali
Kuntatt taċ-ċentru	Deheb tar-ram isfar, berillju tar-ram deheb miksi
Kuntatt ta 'barra	Brass Gold Plated, Berillju tar-Ram tad-Deheb Plated, Stainless Steel Passivated
Korp	Deheb tar-ram isfar, deheb tar-ram tal-berillju, azzar li ma jissaddadx passivat
Dielettriku	Ptfe
Dejta ambjentali
Firxa tat-temperatura	-40 grad sa +165 grad
2011/65 / UE (ROHS)	Konformi

Tip ta 'prodott

FRR3 / RG316 RG Series CABLE ASSEMBLIES (3GHz)
	Dijametru tal-materjal tal-istruttura (mm)
	1	Konduttur ta 'ġewwa	Azzar miksi bir-ram miksi bil-fidda	7x0.17±0.05
	2	Iżolatur	Ptfe	1.56±0.05
	3	Shielding ta 'ġewwa	Wajer tar-ram miksi bil-fidda	1.95±0.05
	4	ġakketta	Fep	2.56±0.13

Attenwazzjoni, qawwa (kundizzjoni tat-test fil-livell tal-baħar ta '20 grad)
Frekwenza (GHz)	0.1	0.4	0.9	1.5	2.5
Attenwazzjoni (DB / M)	0.27	0.54	0.82	1.06	1.39
Qawwa (W)	340	170	113	88	68

Propjetajiet elettriċi u mekkaniċi

Frekwenza (GHz)

Impedenza (ω)

Rata ta 'trasmissjoni

Kapaċitanza

Shielding

Temperatura operattiva

firxa

Raġġ minimu tal-liwi

Vultaġġ operattiv

70%

94pf / m

>70db

-65 grad ~ +200 grad

15mm

1200V

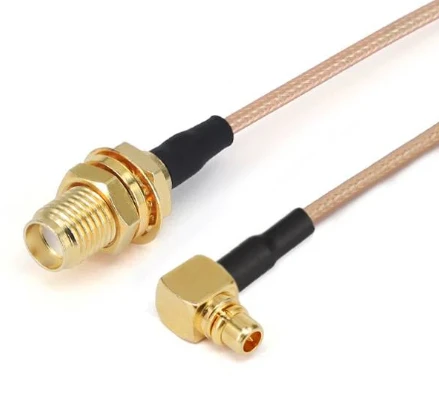

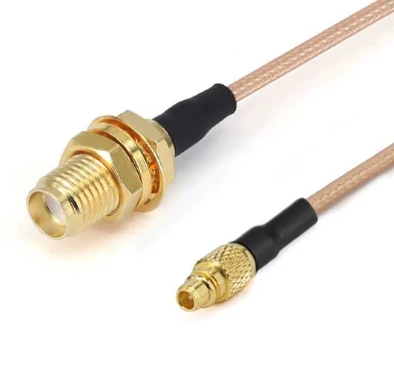

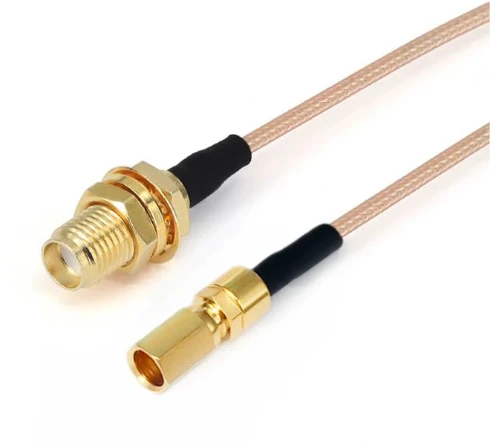

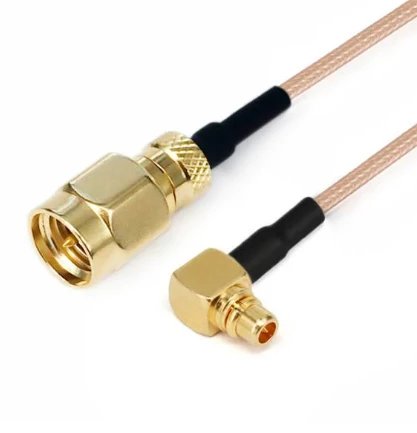

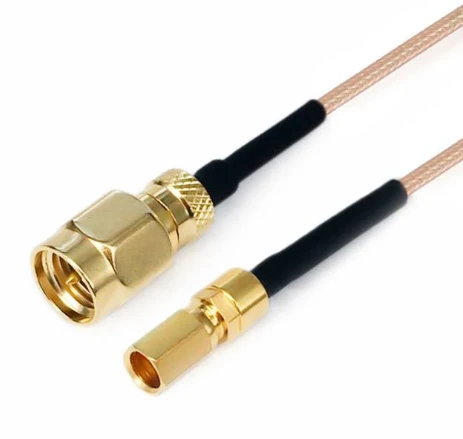

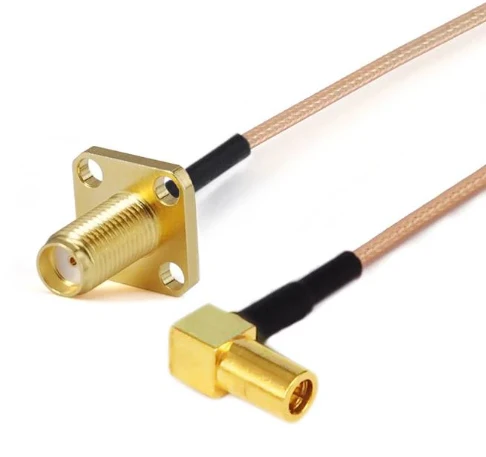

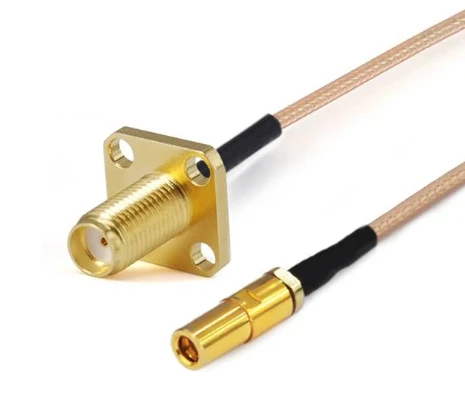

Stampa	SKU	Konnettur 1	Konnettur 2	Freqency	Telf ta 'ritorn / VSWR

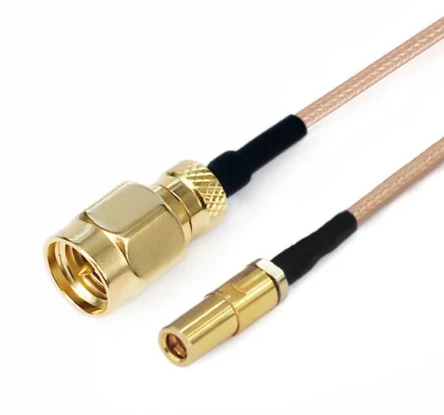

	Frr 3- smmgpf-xxx	SMA Male	Mara GPO	DC -3 GHz	1.25

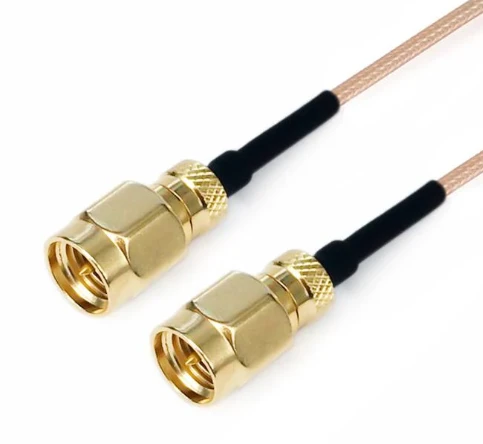

	Frr 3- SMMSMM-XXX	SMA Male	SMA Male	DC -3 GHz	1.25

FRR8 / RG178 RG SERJE ASSEMBLIES (3GHz)
	Dijametru tal-materjal tal-istruttura (mm)
	1	Konduttur ta 'ġewwa	Azzar miksi bir-ram miksi bil-fidda	7x0.102±0.05
	2	Iżolatur	Ptfe	0.86±0.05
	3	Shielding ta 'ġewwa	Wajer tar-ram miksi bil-fidda	1.30±0.05
	4	ġakketta	Fep	1.86±0.13

Attenwazzjoni, qawwa (kundizzjoni tat-test fil-livell tal-baħar ta '20 grad)
Frekwenza (GHz)	0.1	0.4	1	2	3
Attenwazzjoni (DB / M)	0.45	0.92	1.45	2.0	2.6
Qawwa (W)	340	170	113	88	68
