Kejbils tat-test tal-iskop ġenerali
Kejbils tat-test tal-iskop ġenerali huma prodotti tal-kejbil użati ħafna fl-oqsma bħall-ittestjar elettroniku, b'karatteristiċi multipli biex jissodisfaw ir-rekwiżiti ta 'użu differenti . F'termini ta' konnetturi, dan il-kejbil joffri diversi tipi ta 'konnetturi, inklużi 1 {. 85mm, 2 {. 4mm, 2.92mm, SMA, G3PO, u GPPO. Il-konnetturi kollha għandhom impedenza ta '50 ohm u polarità standard.
Deskrizzjoni
Kejbils tat-test tal-iskop ġenerali
Kejbils tat-test tal-iskop ġenerali huma prodotti tal-kejbil użati ħafna fl-oqsma bħall-ittestjar elettroniku, b'karatteristiċi multipli biex jissodisfaw ir-rekwiżiti ta 'użu diversi . f'termini ta' konnetturi, dan il-kejbil joffri diversi tipi ta 'konnetturi, inklużi 1 .} 85mm, 2 {. 4mm, 2 . 92MM, SMA, G3PO, u GPPO. Il-konnetturi kollha għandhom impedenza ta '50 ohm u polarità standard. Barra minn hekk, il-konnetturi għandhom metodi ta 'installazzjoni multipli, inklużi tipi ta' angolu dritti u tal-lemin, li jistgħu jiġu adattati b'mod flessibbli għal interfaces ta 'apparat differenti.
Introduzzjoni tal-Prodott
F'termini ta 'għażla tal-materjal, il-kuntatt ċentrali, il-kuntatt estern, u l-korp prinċipali huma magħmula minn materjali bħal ram isfar bid-deheb, ir-ram tal-berillju miksi bid-deheb, jew l-istainless steel passivat, li għandhom konduttività elettrika tajba u reżistenza għall-korrużjoni . id-dielettriku huwa magħmul minn materjali PEI jew PTFE biex jiżguraw il-prestazzjoni tat-trasmissjoni tas-sinjal . il-konduttur ċentrali ram - azzar miksi, is-saff ta 'l-insulazzjoni huwa PTFE solidu, is-saff tal-ilqugħ huwa magħmul minn tejp tar-ram miksi bil-fidda u wajer tar-ram, u l-għant huwa magħmul mill-materjal FEP . Dan mhux biss jipproteġi effettivament is-sinjali li jinterferixxu iżda għandu wkoll ċerti saħħa mekkanika u reżistenza ambjentali .
Applikazzjoni tal-Prodott
Matul ir-riċerka, l-iżvilupp, il-produzzjoni, u l-ittestjar ta 'stazzjonijiet ta' bażi ta 'komunikazzjoni, telefowns ċellulari, tagħmir ta' komunikazzjoni bis-satellita, eċċ ., kejbils tat-test tal-iskop ġenerali huma meħtieġa biex jgħaqqdu diversi strumenti ta 'ttestjar ma' apparati ta 'komunikazzjoni biex jiżguraw trasmissjoni ta' sinjal stabbli, sabiex jittestjaw b'mod preċiż diversi indikaturi ta 'prestazzjoni tat-tagħmir, bħal saħħa tas-sinjal, karatteristiċi ta' frekwenza, karatteristiċi ta 'frekwenza, rata ta' trasmissjoni, eċċ {{. għal eżempju, fl-eżempju, fl-eżempju, fl-eżempju, fl-eżempju, fl-eżempju, fl-eżempju, b'karatteristiċi ta 'sinjal stabbli. Dan it-tip ta 'kejbil jintuża biex jgħaqqad il-ġeneraturi tas-sinjali, analizzaturi tal-ispettru, u tagħmir ieħor biex jittestjaw b'mod preċiż il-prestazzjoni tar-radju - frekwenza tal-istazzjonijiet bażi, li jiżgura li l-istazzjonijiet bażi jistgħu jipprovdu servizzi ta' komunikazzjoni stabbli u effiċjenti .
Noti Importanti
1. Għal assemblaġġi tal-kejbil tat-tul tad-dwana, jekk jogħġbok tinsiex tħalli l-informazzjoni tat-tul tiegħek fuq il-paġna ta 'checkout;
2. L-assemblaġġi kollha tal-kejbil jistgħu jiġu pprovduti b'pari jew gruppi mqabbla mal-fażi; Jekk għandek bżonn il-kejbils biex ikunu mqabbla fażi, jekk jogħġbok ibgħatilna l-email: sales@flexirf.com
Dejta dwar l-ispeċifikazzjoni tal-prodott
|
Konfigurazzjoni |
|
|

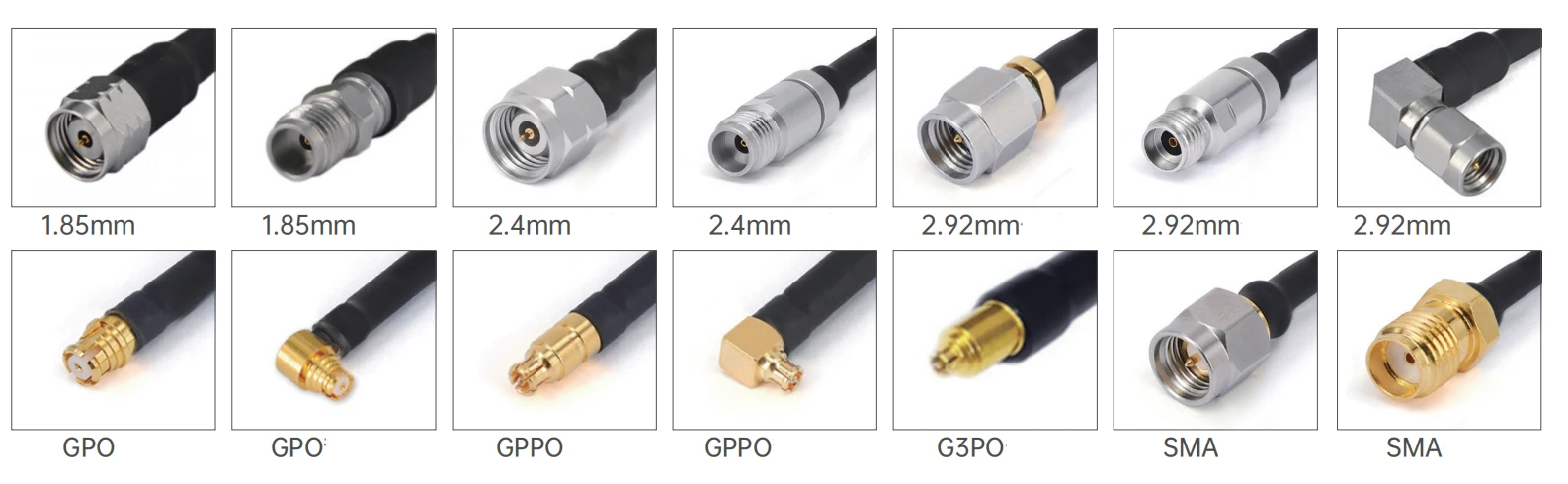

Konnettur 1 Tip |
1.85mm / 2.4mm / 2.92mm / SMA / G3PO / GPPO / N. |
|
Konnettur 1 Impedenza |
50 ohm |
|
Konnettur 1 Polarità |
Standard |
|
Konnettur 2 Tip |
1.85mm / 2.4mm / 2.92mm / SMA / G3PO / GPPO / N. |
|
Konnettur 2 Impedenza |
50 ohm |
|
Konnettur 2 Polarità |
Standard |
|
Metodu tal-impunjazzjoni tal-konnettur |
Xejn |
|
Stil tal-Korp tal-Konnettur |
Angolu dritta u tal-lemin |
|
Informazzjoni dwar materjali |
|
|
Kuntatt taċ-ċentru |
Deheb tar-ram isfar, berillju tar-ram deheb miksi |
|
Kuntatt ta 'barra |
Brass Gold Plated, Berillju tar-Ram tad-Deheb Plated, Stainless Steel Passivated |
|
Korp |
Deheb tar-ram isfar, deheb tar-ram tal-berillju, azzar li ma jissaddadx passivat |
|
Dielettriku |
PEI / PTFE |
|
Dejta ambjentali |
|
|
Firxa tat-temperatura |
-40 grad sa +165 grad |
|
2011/65 / UE (ROHS) |
Konformi |
|
Speċifikazzjonijiet tal-kejbil |
|
|
Konduttur taċ-Ċentru |
Copperweld miksi bil-fidda |
|
Dielettriku |
Ptfe solidu |
|
Żewġ Shielding |
Banda u wajer tar-ram miksi bil-fidda |
|
Ġakketta |
Fep |
|
Kapaċitanza (PF / M) |
95.1 |
|
Veloċità tal-propagazzjoni (%) |
70 |
|
Effettività tal-ilqugħ |
<-100dB @ 1GHz |
|
Immaniġġjar tal-enerġija |
10watt @ 18GHz fil-livell tal-baħar, VSWR1.0 |
Tip ta 'prodott
| GAF71 / RG405SS 405 Serje flessibbli Assemblea tal-kejbil | ||||
 |
Dijametru tal-materjal tal-istruttura (mm) |
|||
|
1 |
Konduttur ta 'ġewwa |
Azzar miksi bir-ram miksi bil-fidda |
0.51±0.05 |
|
|
2 |
Iżolatur |
Ptfe solidu |
1.63±0.05 |
|
|
3 |
Shielding ta 'ġewwa |
Banda tar-ram miksija bil-fidda |
1.80±0.05 |
|
|
4 |
Shielding ta 'barra |
Braiding tal-wajer tar-ram miksi bil-fidda |
2.18±0.05 |
|
|
5 |
ġakketta |
Fep |
2.54±0.1 |
|
| Attenwazzjoni, qawwa (kundizzjoni tat-test fil-livell tal-baħar ta '20 grad) | |||||||
|
Frekwenza (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Attenwazzjoni (DB / M) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Attenwazzjoni (DB / FT) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Mudelli Komuni u Indikaturi Tekniċi
|
|||||
|
Stampa |
SKU |
Konnettur 1 |
Konnettur 2 |
Freqency |
Telf ta 'ritorn / VSWR |
 |

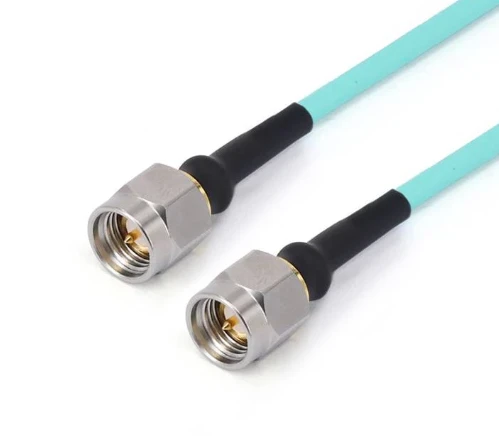

Frf 71- SMMSMM-XXX |
SMA Male |
SMA Male |
DC -26.5 GHz |
1.30 |
 |

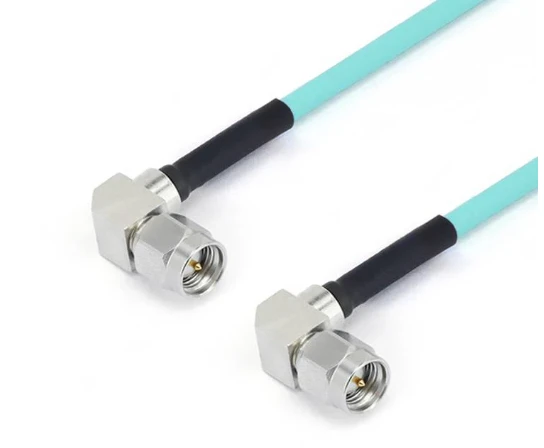

Frf 71- smwmsmwm-xxx -18 g |
SMA Male b'angolu rett |
SMA Male b'angolu rett |
DC -18 GHz |
1.30 |
 |

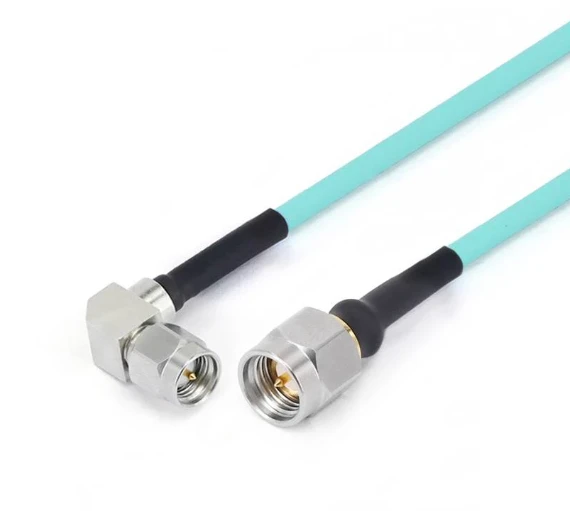

Frf 71- smmsmwm-xxx -18 g |
SMA Male |
SMA Male b'angolu rett |
DC -18 GHz |
1.30 |
 |
Frf 71- SMMGPF-XXX |
SMA Male |
GPO (SMP) mara |
DC -26.5 GHz |
1.35 |
 |
Frf 71- SMMGPWF-XXX |
SMA Male |
GPO (SMP) mara b'angolu rett |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA femminili |
GPO (SMP) mara |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smffgpf-xxx |
Mara SMA b'4 toqob tal-flanġ |
GPO (SMP) mara |
DC -26.5 GHz |
1.35 |
 |
Frf 71- SMMGPPF-XXX |
SMA Male |
GPPO (mini-SMP) mara |
DC -26.5 GHz |
14db |
 |
Frf 71- SMMGPPWF-XXX |
SMA Male |
Mara gppo b'angolu rett |
DC -26.5 GHz |
14db |
 |
Frf 71- smwmgppf-xxx -18 g |
SMA Male b'angolu rett |
GPPO (mini-SMP) mara |
DC -18 GHz |
15db |
 |
Frf 71- smwmgppwf-xxx -18 g |
SMA Male b'angolu rett |
Mara gppo b'angolu rett |
DC -18 GHz |
15db |
 |
Frf 71- smfgppf-xxx |
SMA femminili |
GPPO (mini-SMP) mara |
DC -26.5 GHz |
14db |
 |
Frf 71- smffgppf-xxx |
Mara SMA b'4 toqob tal-flanġ |
GPPO (mini-SMP) mara |
DC -26.5 GHz |
14db |
 |
Frf 71-292 m292m-xxx |
2.92mm maskili |
2.92mm maskili |
DC -40 GHz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2.92mm maskili |
GPO (SMP) mara |
DC -40 GHz |
14db |
 |
Frf 71-292 mgpwf-xxx |
2.92mm maskili |
GPO (SMP) mara b'angolu rett |
DC -40 GHz |
12db |
 |
Frf 71-292 fgpf-xxx |
2.92mm mara |
GPO (SMP) mara |
DC -40 GHz |
14db |
 |
Frf 71-292 ffgpf-xxx |
2.92mm mara b'4 toqob tal-flanġ |
GPO (SMP) mara |
DC -40 GHz |
14db |
 |
Frf 71-292 mgppf-xxx |
2.92mm maskili |
GPPO (mini-SMP) mara |
DC -40 GHz |
14db |
 |
Frf 71-292 fgppf-xxx |
2.92mm mara |
GPPO (mini-SMP) mara |
DC -40 GHz |
14db |
 |
Frf 71-292 ffgppf-xxx |
2.92mm mara b'4 toqob tal-flanġ |
GPPO (mini-SMP) mara |
DC -40 GHz |
14db |
 |
Frf 71-292 mgppwf-xxx |
2.92mm maskili |
GPPO (mini-SMP) mara b'angolu rett |
DC -40 GHz |
12db |
 |
Frf 71-292 mg3pf-xxx |
2.92mm maskili |
G3PO (SMPS) FEMMA |
DC -40 GHz |
14db |
 |
Frf 71-292 fg3pf-xxx |
2.92mm mara |
G3PO (SMPS) FEMMA |
DC -40 GHz |
14db |
 |
Frf 71-292 ffg3pf-xxx |
2.92mm mara b'4 toqob tal-flanġ |
G3PO (SMPS) FEMMA |
DC -40 GHz |
14db |
 |
Frf 71-24 m24m-xxx |
2.4mm maskili |
2.4mm maskili |
DC -50 GHz |
14db |
 |
Frf 71-24 fgpf-xxx |
2.4mm mara |
GPO (SMP) mara |
DC -40 GHz |
12db |
 |
Frf 71-24 ffgpf -100 |
2.4mm mara b'4 toqob tal-flanġ |
GPO (SMP) mara |
DC -40 GHz |
12db |
 |
Frf 71-24 mgpwf-xxx |
2.4mm maskili |
GPO (SMP) mara b'angolu rett |
DC -40 GHz |
10db |
 |
Frf 71-24 mgppf-xxx |
2.4mm maskili |
GPPO (mini-SMP) mara |
DC -40 GHz |
12db |
 |
Frf 71-24 mgppwf-xxx |
2.4mm maskili |
GPPO (mini-SMP) mara b'angolu rett |
DC -40 GHz |
10db |
 |
Frf 71-24 fgppf-xxx |
2.4mm mara |
GPPO (mini-SMP) mara |
DC -40 GHz |
12db |
 |
Frf 71-24 ffgppf-xxx |
2.4mm mara b'4 toqob tal-flanġ |
GPPO (mini-SMP) mara |
DC -40 GHz |
12db |
 |
Frf 71-185 mg3pf-xxx |
1.85mm raġel |
G3PO (SMPS) FEMMA |
DC - 67 GHz |
10db |
 |
Frf 71-185 fg3pf-xxx |
1.85mm mara |
G3PO (SMPS) FEMMA |
DC - 67 GHz |
10db |
 |
Frf 71-185 ffg3pf-xxx |
1.85mm b'4 toqob tal-flanġ |
G3PO (SMPS) FEMMA |
DC - 67 GHz |
10db |
|

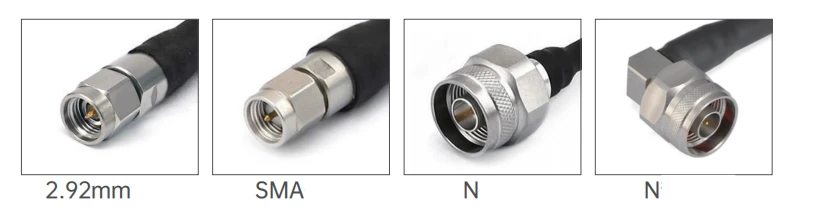

GAF72 / RG402SS 402 Serje Assemblea tal-kejbil flessibbli |
||||||
|
Dijametru tal-materjal tal-istruttura (mm) |
||||||
 |
1 |
Konduttur ta 'ġewwa |
Azzar miksi bir-ram miksi bil-fidda |
0.92±0.05 |
||
|
2 |
Iżolatur |
Ptfe solidu |
2.97±0.05 |
|||
|
3 |
Shielding ta 'ġewwa |
Banda tar-ram miksija bil-fidda |
3.25±0.05 |
|||
|
4 |
Shielding ta 'barra |
Braiding tal-wajer tar-ram miksi bil-fidda |
3.58±0.1 |
|||
|
5 |
ġakketta |
Fep |
4.12±0.13 |
|||
| Attenwazzjoni, qawwa (kundizzjoni tat-test fil-livell tal-baħar ta '20 grad) | |||||||
|
Frekwenza (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Attenwazzjoni (DB / M) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Attenwazzjoni (DB / FT) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Mudelli Komuni u Indikaturi Tekniċi
|
|||||
|
Stampa |
SKU |
Konnettur 1 |
Konnettur 2 |
Freqency |
Telf ta 'ritorn / VSWR |
|
|
Frf 72- SMMSMM-XXX |
SMA Male |
SMA Male |
DC -26.5 GHz |
1.30 |
|
|

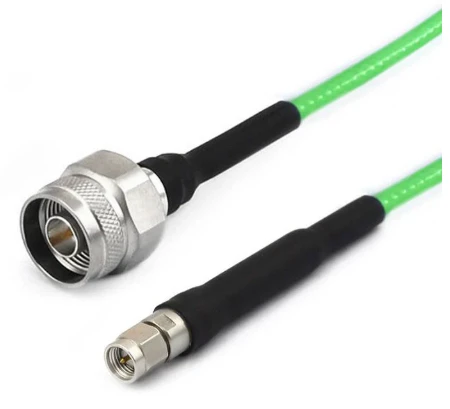

Frf 72- NMSMM-XXX |
N maskili |
SMA Male |
DC -18 GHz |
1.25 |
|
|

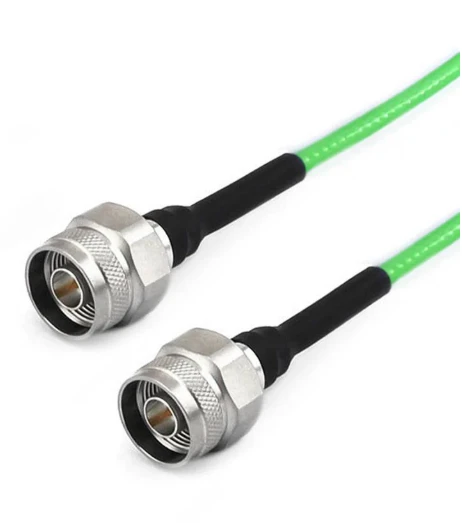

Frf 72- nmnm-xxx |
N maskili |
N maskili |
DC -18 GHz |
1.25 |
