Id-differenzi bejn l-użu ta 'dijodu PIN biex tikkontrolla l-vultaġġ u l-użu ta' interface tal-brilli D-Sub 9- biex tikkontrolla swiċċ mekkaniku RF

Id-differenzi bejn l-użu ta 'dijodu PIN għall-kontroll tal-vultaġġ u l-użu ta' interface tal-pin D-Sub 9- biex tikkontrolla swiċċ mekkaniku RF huma riflessi f'aspetti multipli, inklużi prinċipji ta 'ħidma, indikaturi tal-prestazzjoni, u applikazzjonijiet prattiċi . hawnhekk hawn analiżi dettaljata:



1. prinċipji tax-xogħol

Kontroll tad-dijodu tal-brilli:
Diode PIN huwa apparat semikonduttur bi struttura tal-brilli . jimmodula t-trasmissjoni tas-sinjali RF billi tbiddel il-konduttività tas-saff intrinsiku (i) permezz ta 'vultaġġ ta' preġudizzju DC .

Quddiem ix-xaqlib: Tnaqqas ir-reżistenza tas-saff I, li tippermetti li s-sinjali RF jgħaddu b'telf minimu .

Preġudizzju b'lura: Tespandi r-reġjun tat-tnaqqis, l-imblukkar tas-sinjali RF .
Dan is-swiċċ elettroniku huwa apparat ta 'stat solidu, li jikseb veloċitajiet ta' bidla minn nanosekondi għal mikrosekondi skont il-livelli ta 'vultaġġ .

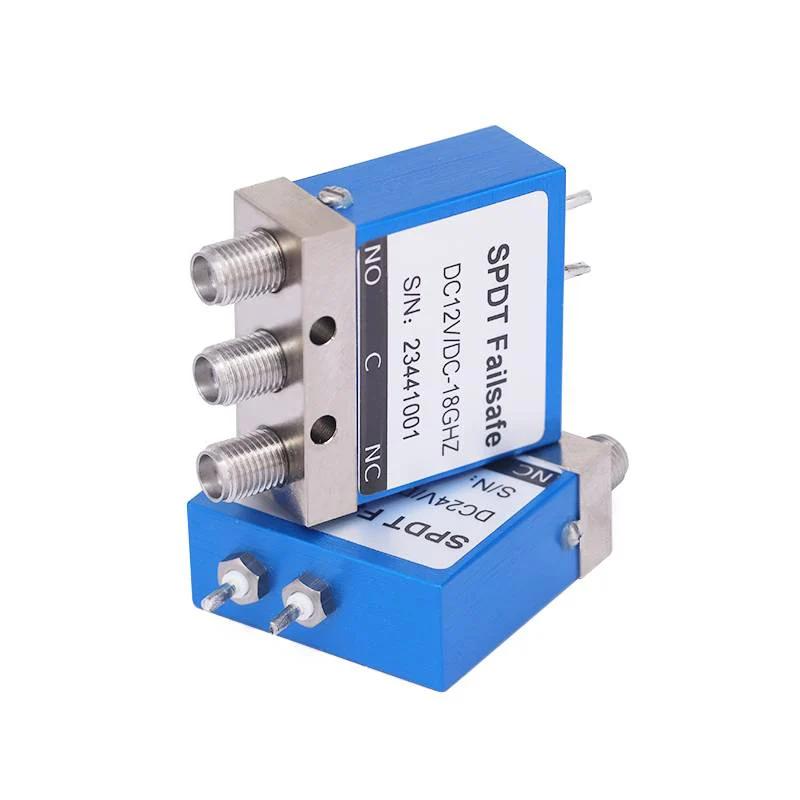

D-sub 9- pin + swiċċ mekkaniku:
Id-D-SUB 9- interface pin (bħalma huma l-konnettur de -9) tipikament jittrasmetti sinjali ta 'kontroll diġitali (e {. g {., ttl logic) biex issuq is-swiċċ mekkaniku RF . l-iswiċċijiet ta' l-iswiċċijiet ta 'sinjali RF permezz ta' swiċċi (bħal relay jew transistor) biex tikkonverti sinjali tal-loġika ta 'enerġija baxxa f'moviment mekkaniku .



2. indikaturi tal-prestazzjoni

Veloċità tal-Qlib
Id-dijodi tal-brilli għandhom veloċità tal-bidla tan-nanosekondi għal mikrosekondi, adattati għal applikazzjonijiet ta 'frekwenza għolja bħal 5G u radar;
Minħabba l-moviment fiżiku, l-iswiċċijiet mekkaniċi joperaw b'veloċità ta 'millisekondi u mhumiex adattati għal swiċċjar ta' sinjal rapidu .

Telf ta 'inserzjoni u iżolament

Dijodi tal-brilli: It-telf ta 'l-inserzjoni huwa ġeneralment 0 . 5–2 dB fl-istat, skont il-frekwenza u l-preġudizzju . L-iżolament huwa 20-60 dB fi preġudizzju b'lura iżda jonqos fi frekwenzi għoljin . in-non-linearità tad-dijodi tal-brilli jistgħu jiġġeneraw armoniċi attenti.

D-sub 9- pin + swiċċijiet mekkaniċi: It-telf ta 'l-inserzjoni huwa estremament baxx (0 . 1–1 . 5 db) fuq faxxa ta' frekwenza wiesgħa . L-iżolament huwa eċċellenti (60-100 dB), li huwa kruċjali għal riċevituri ta 'poter għoli jew sensittivi. M'hemm l-ebda tgħawwiġ armoniku minħabba operazzjoni purament mekkanika.



3. Kapaċità tal-immaniġġjar tal-enerġija

Id-dijodi tal-brilli jistgħu jimmaniġġjaw sa kilowatts ta 'enerġija f'applikazzjonijiet pulsati (bħal radar) b'ġestjoni termali xierqa, iżda l-qawwa tal-mewġ kontinwu tagħhom (CW) hija limitata billi tissaħħan minnha nnifisha .
Swiċċijiet mekkaniċi jmorru tajjeb f'xenarji ta 'mewġ kontinwu ta' enerġija għolja (bħal trasmettituri tax-xandir) b'qawwa nominali ta 'sa għexieren ta' kilowatts .



4. affidabilità u ħajja

Dijodi tal-brilli:
Huma m'għandhomx partijiet li jiċċaqalqu, jistgħu jiksbu aktar minn 10 ^ 9 operazzjonijiet, u għandhom reżistenza qawwija għall-vibrazzjoni .
Huma suxxettibbli għall-istress termali, u l-ħajja tagħhom tiddependi fuq iċ-ċiklu tad-dazju u l-kundizzjonijiet tat-tkessiħ .

Swiċċijiet mekkaniċi:
Il-ħajja tagħhom hija limitata (10 ^ 5–10 ^ 6 operazzjonijiet) minħabba l-ilbies ta 'kuntatt .
Huma sensittivi għal xokkijiet fiżiċi u vibrazzjonijiet, li jnaqqsu l-affidabbiltà tagħhom f'ambjenti ħorox .
