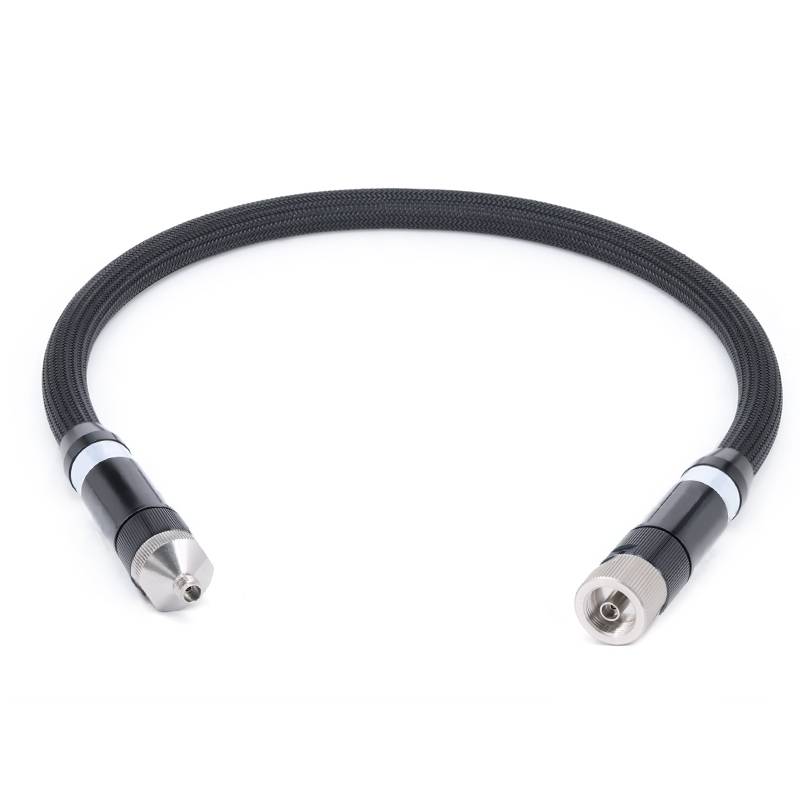

Għaliex il-kejbils tat-test tal-analizzatur tan-netwerk tal-vettur (VNA) huma spiss għaljin



L-ispiża għolja tal-kejbils tat-test tal-analizzatur tan-netwerk tal-vettur (VNA) toħroġ mir-rekwiżiti stretti tal-prestazzjoni tagħhom, materjali speċjalizzati, proċessi ta 'manifattura ta' preċiżjoni, u kontroll tal-kwalità strett, fost fatturi oħra. Hawnhekk hawn analiżi dettaljata tal-fatturi ewlenin li jmexxu l-ispiża għolja tagħhom:

1. Rekwiżiti ta 'indiċi ta' prestazzjoni estremament għoljin

Kejbils tat-test VNA joperaw f'firxiet ta 'frekwenza għolja (tipikament minn MHz sa mijiet ta' GHz) u għandhom iżommu integrità tas-sinjal estremament għolja biex jiżguraw kejl preċiż ta 'parametri bħal parametri S, telf ta' inserzjoni, telf ta 'inserzjoni, telf ta' ritorn, telf ta 'ritorn, u stabbiltà tal-fażi.

Ir-rekwiżiti ewlenin tal-prestazzjoni jinkludu:

Telf ta 'inserzjoni baxxa: Fi faxex ta 'frekwenza għolja (eż.,> 18 GHz), anke telf reżistiv jew dielettriku minuri jista' jinterferixxi mar-riżultati tal-kejl. Il-kejbils għandhom bżonn jużaw kondutturi ta 'reżistenza baxxa u dielettriċi ta' telf baxx biex jimminimizzaw it-telf.

Telf ta 'ritorn għoli (tqabbil ta' impedenza): Il-kejl tal-VNA huwa estremament sensittiv għar-riflessjonijiet tas-sinjal. Il-kejbils għandhom iżommu impedenza karatteristika preċiża (ġeneralment 5 0 ω) b'varjazzjoni minima fit-tul kollu u l-firxa tal-frekwenza. Kull nuqqas ta 'qbil ta' impedenza jintroduċi żbalji, u għalhekk it-tolleranzi dimensjonali tal-kondutturi u d-dielettriċi għandhom jilħqu l-livell tal-mikrometru (tipikament ± 0.001 pulzieri).

Stabbiltà tal-fażi: Ċaqliq tal-fażi kkawżat mill-moviment tal-kejbil (bħal liwi) jew bidliet fit-temperatura għandhom ikunu negliġibbli. Dan jirrikjedi disinji speċjali (bħal kondutturi ta 'ġewwa tal-ferita) biex jistabbilizzaw il-fażi, u b'hekk iżidu l-kumplessità.

Interferenza Elettromanjetika (EMI) \/ Interferenza tal-Frekwenza tar-Radju (RFI) Shielding: Biex tevita interferenza esterna u tnixxija ta 'sinjali, il-kejbils jimpjegaw ilqugħ b'ħafna saffi (bħalma huma l-fojl tar-ram + aluminju + polimeru konduttiv), li jżid l-ispejjeż tal-materjal u tax-xogħol.



2. Materjali speċjalizzati

Il-materjali użati fil-kejbils VNA huma magħżula bir-reqqa biex jissodisfaw ir-rekwiżiti ta 'prestazzjoni u stabbiltà ta' frekwenza għolja:

Kondutturi: Ram ħieles mill-ossiġnu b'purità għolja jew ram miksi bil-fidda \/ miksi bid-deheb jintuża biex inaqqas it-telf tal-effett tal-ġilda fi frekwenzi għoljin. Kisi tad-deheb (reżistenti ħafna għall-korrużjoni imma ħafna drabi jintuża għall-konnetturi u l-kondutturi ta 'ġewwa.

Dielettriċi: Dielettriċi ta 'telf baxx, stabbli ħafna bħal PTFE estiż huma meħtieġa. Dawn il-materjali għandhom kostanti dielettrika baxxa u stabbli (εr), li tista 'żżomm l-istabbiltà ta' impedenza b'bidliet fit-temperatura u l-frekwenza, iżda huma għaljin u diffiċli biex jiġu pproċessati.

Għant: Materjali durabbli iżda flessibbli (bħal fluworopolimeri, polyurethane, jew nisġiet tan-najlon) jintużaw biex jifilħu għall-istress mekkaniku (liwi, brix) u temperaturi estremi ({{-55 grad sa +150 grad). Dawn il-materjali huma ħafna iktar għoljin mill-PVC ordinarju.



3. Manifattura ta 'preċiżjoni u disinn tal-proċess

Id-disinn u l-produzzjoni tal-kejbils VNA jeħtieġu preċiżjoni fil-livell tal-mikrometru:

Tolleranzi dimensjonali: Il-ġeometriji ta 'kondutturi ta' ġewwa, dielettriċi, u tarki ta 'barra għandhom ikunu uniformi biex jiġu evitati bidliet ta' impedenza. Pereżempju, il-konċentriċità ta 'kondutturi ta' ġewwa u ta 'barra (biex tevita riflessjonijiet ikkawżati minn eċċentriċità) teħtieġ li tkun ikkontrollata fil-firxa tal-mikrometru.

Strutturi kumplessi: Ħafna kejbils ta 'frekwenza għolja jadottaw disinji avvanzati, bħal 塑形 strutturi għall-istabbiltà tal-fażi u PTFE ta' densità baxxa biex inaqqsu l-piż u t-telf.

Assemblea manwali ta 'preċiżjoni għolja: Komponenti kritiċi ta 'kejbils ta' frekwenza ultra-għolja (bħal konnetturi) jistgħu jeħtieġu assemblaġġ manwali u debugging biex jissodisfaw l-ispeċifikazzjonijiet, li jżid l-ispejjeż tax-xogħol.



4. Konnetturi ta 'prestazzjoni għolja

Il-konnetturi huma parti kritika tal-kejbils VNA, u konnetturi li jwettqu ħażin jistgħu jkunu sors ewlieni ta 'żbalji ta' kejl. Huma jeħtieġu:

Magni ta 'preċiżjoni: Konnetturi (bħal SMA, 3.5 mm, 2.4 mm, 1.85 mm) huma bil-makna minn ram tar-ram jew berillju ta 'grad għoli (li għandu proprjetajiet simili għar-rebbiegħa) b'tolleranzi kkontrollati fi ħdan ± {0. 0001 pulzieri.

Trattament tal-plating: Plating tad-deheb jew tar-rhodium (5-50 mikroinches ħoxnin) jiżgura reżistenza baxxa ta 'kuntatt, reżistenza għall-korrużjoni u prestazzjoni ta' tgħammir ripetibbli (kruċjali għall-kalibrazzjoni).

Ittestjar u verifika: Kull konnettur jeħtieġ li jiġi ttestjat għall-proporzjon tal-mewġ wieqaf tal-vultaġġ (VSWR), telf ta 'inserzjoni, u durabilità mekkanika (eluf ta' ċikli ta 'inserzjoni \/ estrazzjoni), li jżid il-ħin tal-produzzjoni.



5. Durabilità ambjentali

Il-kejbils VNA għandhom bżonn jifilħu kundizzjonijiet ħorox fil-laboratorju, fabbrika, jew ittestjar fuq il-post:

Flessibilità u robustezza: Għandhom jifilħu għal liwi ripetuti, brim, u brix mingħajr degradazzjoni fil-prestazzjoni. Dan jirrikjedi disinji ta 'appoġġ intern imsaħħa u għant dejjiemi.

Reżistenza għat-temperatura u t-temp: Il-materjali għandhom jibqgħu stabbli taħt firxa wiesgħa ta 'temperatura, ambjenti umdi, u esponiment għal kimiċi (bħal żjut u solventi). Għalhekk, jintużaw plastik ta 'inġinerija għaljin u elastomeri
