Kif Tagħżel Assemblea tal-Kejbil RF
Ħalli messaġġ

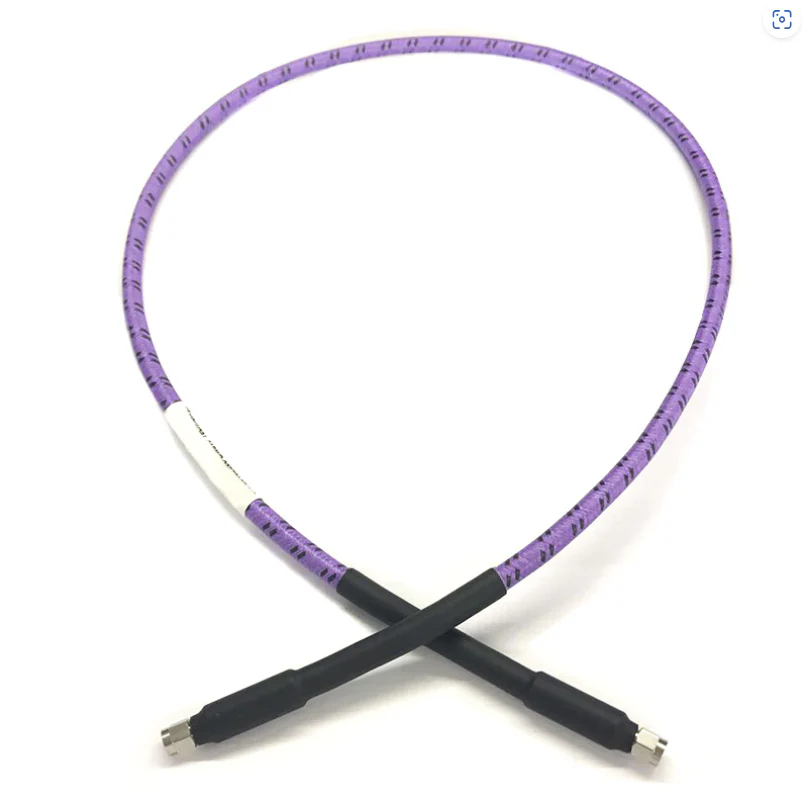

L-għażla tal-assemblaġġ tal-kejbil RF tal-lemin hija kruċjali biex tkun assigurata trasmissjoni ta 'sinjal affidabbli f'oqsma bħal telekomunikazzjonijiet, radar, test u kejl, aerospace, u sistemi industrijali . Il-proċess ta' għażla jirrikjedi l-ibbilanċjar ta 'prestazzjoni elettrika, karatteristiċi mekkaniċi, reżistenza ambjentali, u rekwiżiti ta' applikazzjoni speċifiċi {{1} hawnhekk hemm gwida pass pass.
1. Iċċara r-rekwiżiti u x-xenarji tal-applikazzjoni
Test u kejl: Liwi frekwenti, konnessjonijiet ripetuti, u rekwiżiti ta 'preċiżjoni għolja (e . g ., tagħmir tal-laboratorju, oxxilloskopji) {.
Installazzjoni fissa: Stabbiltà fit-tul u bżonnijiet ta 'manutenzjoni baxxa .
Ambjenti ħarxa: Esponiment għal temperaturi estremi, umdità, vibrazzjoni, jew kimiċi (e . g ., torrijiet ta 'barra, aerospazjali, makkinarju industrijali) .
Sistemi ta 'mobilità għolja: Flessibilità u durabilità fl-istati li jiċċaqilqu (e . g ., drones, robots, apparat portabbli) .
2. Evalwa l-parametri ewlenin tal-prestazzjoni elettrika
a . firxa ta 'frekwenza
Il-kejbils RF għandhom frekwenza operattiva massima, lil hinn minn liema telf ta 'sinjal (attenwazzjoni) jiżdied sew . Tiżgura li l-frekwenza nominali tal-kejbil tkopri l-firxa operattiva tas-sistema tiegħek:
Frekwenza baxxa (inqas minn jew daqs 6 GHz): RG 58, RG316 (komuni fl-elettronika tal-konsumatur) .
Frekwenza Medja (6–26 GHz): .086, .141 kejbils semi-flessibbli u semi-riġidi .
Frekwenza għolja (26-40 GHz): amplitudni ta 'telf ultra-baxx u kejbils koassjali stabbli fil-fażi (e . g {., għal komunikazzjonijiet bis-satellita, radar) {{6.
Frekwenza ultra-għolja (40-110 GHz): amplitudni ta 'telf ultra-baxx u kejbils koassjali stabbli fil-fażi (sistemi ta' mewġ millimetru) .
B . Attenwazzjoni (telf tas-sinjal)
L-attenwazzjoni (db / ft) tkejjel it-telf tas-sinjal fuq id-distanza u tiżdied bi frekwenza . għal trasmissjoni fuq distanza twila, tipprijoritizza l-kejbils ta 'attenwazzjoni baxxa {.
C . tqabbil ta 'impedenza
L-impedenza ta 'nuqqas ta' qbil jikkawża riflessjoni tas-sinjal, tnaqqis fl-effiċjenza u l-ħolqien ta 'interferenza . jaqblu mal-impedenza tal-kejbil għas-sistema tiegħek:
Ħafna Sistemi RF (E . g ., militari, telekomunikazzjonijiet, tagħmir tat-test): 50ω {.
Sistemi tat-TV Video / Cable: 75Ω .
Evita t-taħlit ta 'impedenzi (e . g ., 50Ω kejbil b'konnetturi 75Ω) .
d . Kapaċità tal-immaniġġjar tal-enerġija
Il-kejbil għandu jiflaħ għall-qawwa tas-sistema (medja u l-ogħla qawwa) biex tevita sħana żejda jew tqassim . Fatturi ewlenin:
Qawwa medja: qawwa kontinwa (e . g ., 100W fl-istazzjonijiet bażi) .
Qawwa tal-quċċata: Qawwa tal-Puls Qasir (E . G ., Kilowatt Level fir-Radar) .
Derate f'ambjenti b'temperatura għolja (e . g ., 20% tnaqqis f'60 grad) .
E . Stabbiltà tal-fażi
F'sistemi sensittivi għall-fażi, bħal dawk b'sinjali differenzjali, jimminimizzaw id-drift tal-fażi kkawżata minn tibdil fit-temperatura jew liwi . Agħżel kejbils b'amplitudni stabbli u karatteristiċi tal-fażi .
3. Evalwa l-karatteristiċi mekkaniċi
A . flessibilità
Flessibilità għolja: Uża kejbils flessibbli għal xenarji li jeħtieġu liwi frekwenti (e . g ., ċomb tat-test) .
Flessibilità baxxa: Għal installazzjonijiet fissi li għandhom bżonn stabbiltà, uża semi-riġidi (konduttur tar-ram solidu) jew kejbils semi-flessibbli .
b . Durabilità
Raġġ tal-liwi: Tiżgura li l-kejbil jista 'jiflaħ ir-raġġ minimu tal-liwi mingħajr degradazzjoni tal-prestazzjoni .
Reżistenza għall-ilbies: Uża kejbils b'għant robust (e . g ., għant tal-istainless steel tan-najlon) f'ambjenti industrijali ħarxa .
4. Ikkunsidra reżistenza ambjentali
Il-kejbil għandu jiffunzjona sew taħt il-kundizzjonijiet operattivi tiegħu:
Firxa tat-Temperatura: Grad Industrijali (-40 grad sa 125 grad), grad aerospazjali (-55 grad sa 165 grad), jew ambjenti estremi . superkondutturi b'temperatura għolja (e {. g.}}}, l-insulazzjoni PTFE tista ' ) .
Ir-reżistenza għall-umdità / il-klassifikazzjoni IP: l-użu ta 'barra jirrikjedi kejbils / konnetturi li ma jgħaddix ilma minnhom (e . g ., IP67 / IP68 Konnetturi tat-tip N b'o-rings) .
Reżistenza Kimika / Reżistenza UV: Għal Xenarji Esposti għaż-Żejt, Fjuwil, jew Dawl tax-Xemx (E . g ., għant tal-kopolimeri tal-etilene-tetrafluoroethylene għar-reżistenza kimika; PVC stabbilizzat UV għal użu ta 'barra) .
Reżistenza għall-Vibrazzjoni / Xokk: L-applikazzjonijiet militari / aerospazjali jeħtieġu kejbils bi lqugħ robust u eżenzjoni tar-razza (e . g ., laqgħa mil-dtl -17 standards) .
5. Agħżel konnetturi kompatibbli
Il-konnetturi għandhom jaqblu mal-kejbil u l-interface tat-tagħmir, b'telf baxx ta 'inserzjoni u konnessjoni affidabbli:
Tipi komuni: SMA (sa 18 GHz), tip N (sa 18 GHz, qawwa għolja), TNC (reżistenti għall-vibrazzjoni), BNC (frekwenza baxxa, konnessjoni rapida), 2 {. 92mm (sa 40 GHz), 1.85mm (1.85mm (sa 67 GHz).
Karatteristiċi: Agħżel Konnetturi Crimp, Salder, jew Kompressjoni Ibbażati fuq Bżonnijiet ta 'Installazzjoni . F'ambjenti ħorox, agħżel konnetturi tal-istainless steel fuq dawk tar-ram .
Sess u Polarità: Tiżgura li t-truf maskili / femminili jaqblu mat-tagħmir (e . g ., sma raġel għal n-tip femminili) {.
6. Spiża u affidabilità tal-bilanċ
Kejbils ta 'prestazzjoni għolja (e . g ., kondutturi miksija bil-fidda, PTFE bil-foamed / PTFE b'densità baxxa) huma aktar għoljin iżda għandhom telf aktar baxx u ħajja itwal (adattata għal sistemi kritiċi) {.
L-għażliet ekonomiċi (e . g ., azzar tal-fidda-copper-clad, żagarella tar-ram bil-bottijiet, għant tal-PVC) huma adattati għal użi ta 'frekwenza baxxa, mhux kritiċi (e {. g {., elettronika għall-konsumatur) .
Għal applikazzjonijiet kritiċi għas-sigurtà (e . g ., tagħmir mediku, avjazzjoni), jipprijoritizza l-affidabbiltà fuq l-ispiża .
Sommarju tal-passi ewlenin
Iċċara x-xenarju tal-applikazzjoni (fiss / mobbli, ġewwa / barra, firxa tal-frekwenza) .
Qabbel l-ispeċifikazzjonijiet elettriċi (impedenza, qawwa, attenwazzjoni) .
Agħżel proprjetajiet mekkaniċi xierqa (flessibilità, daqs, durabilità) .
Tiżgura reżistenza ambjentali (temperatura, umdità, kimiċi) .
Agħżel Konnetturi Kompatibbli .
Prestazzjoni tal-bilanċ, spiża, u affidabilità .
Billi ssegwi dawn il-passi, tista 'tagħżel assemblaġġ tal-kejbil RF li jottimizza l-integrità tas-sinjal u l-lonġevità għall-bżonnijiet speċifiċi tiegħek .
