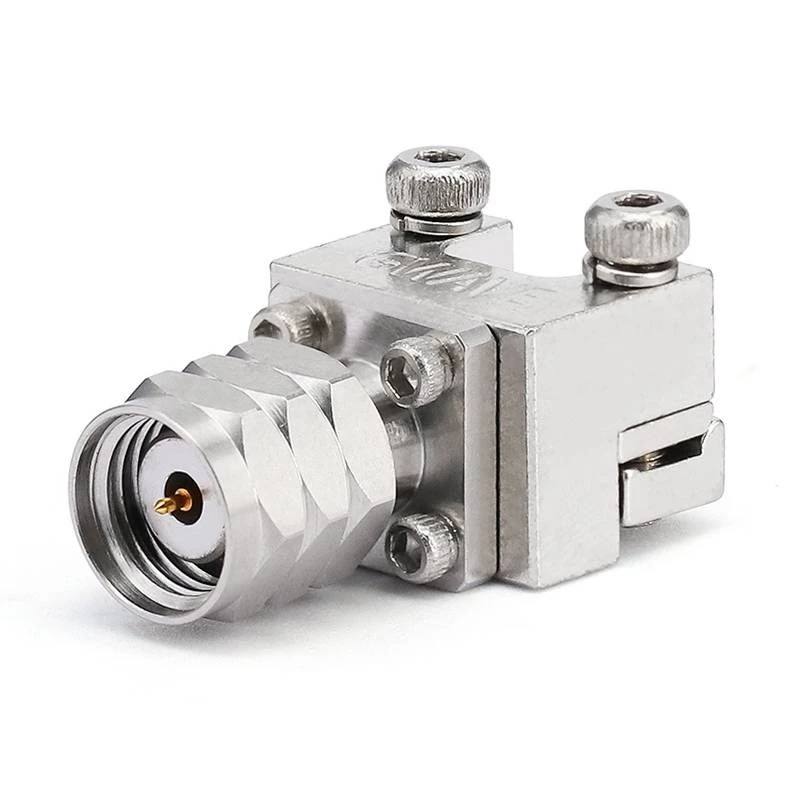

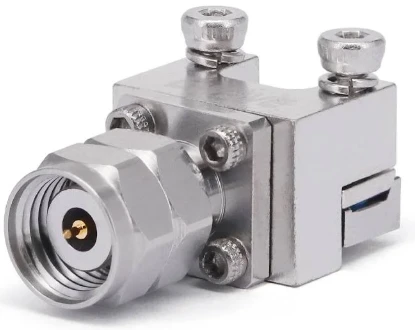

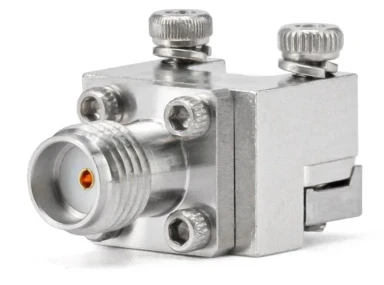

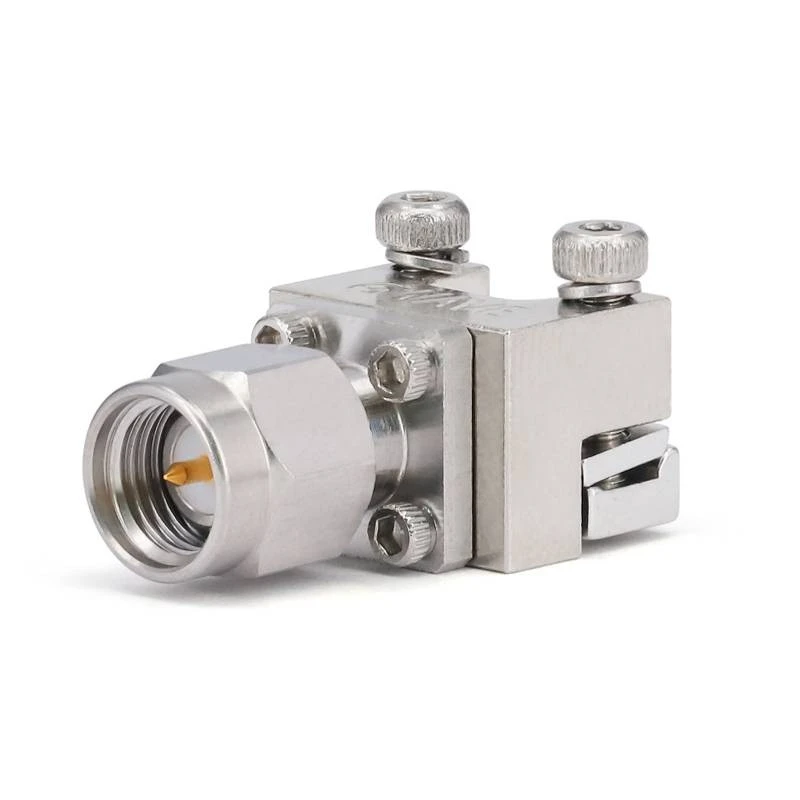

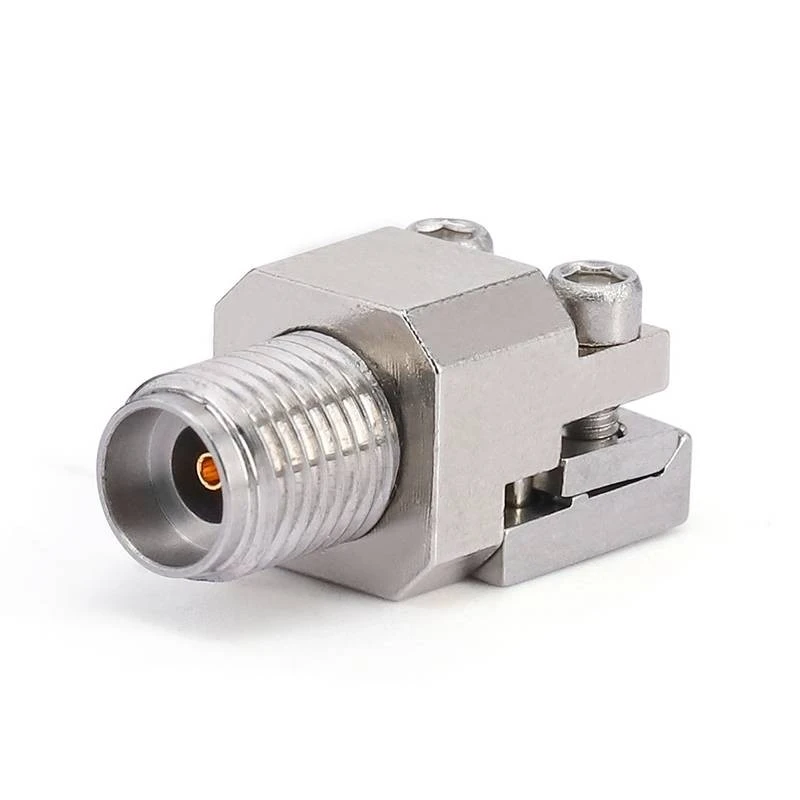

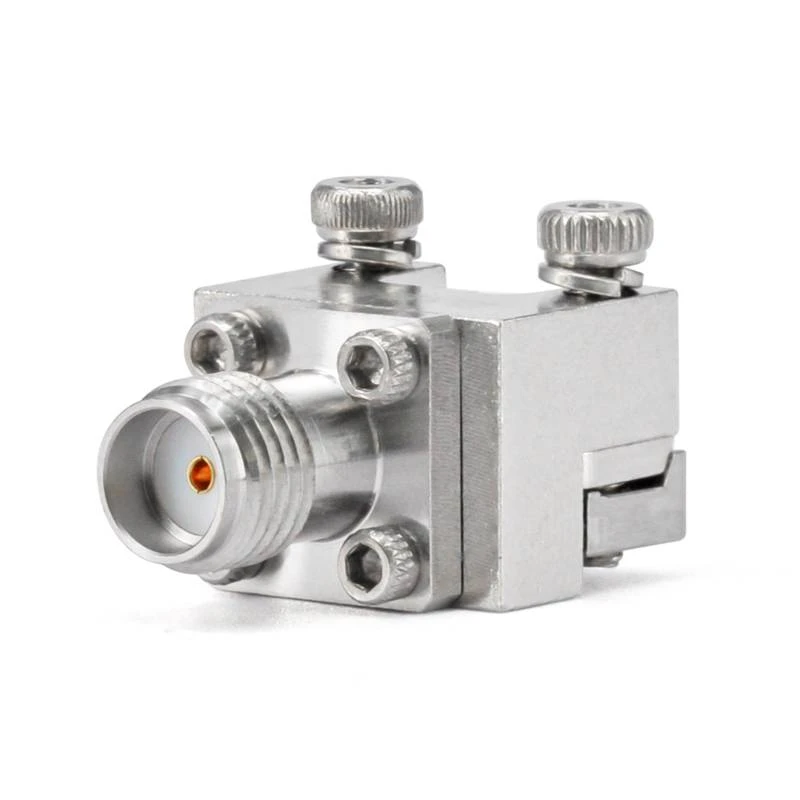

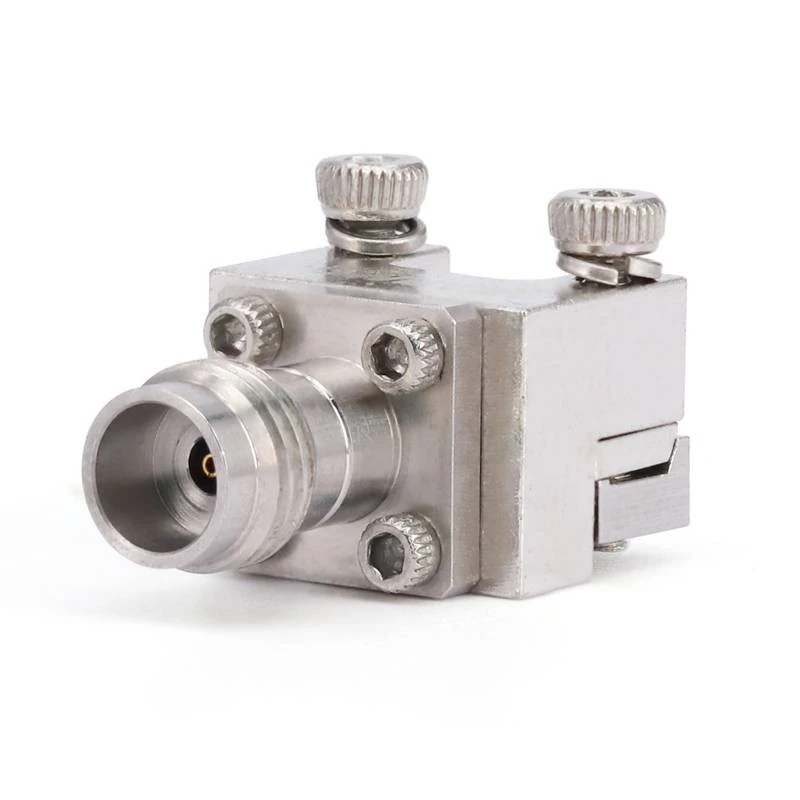

Konnetturi tat-tnedija finali
Il-konnetturi tat-tnedija finali ta 'Flexirf, disponibbli fl-SMA, 2.92mm, 2.4mm, 1.85mm, u 1. {0 varjanti mm, huma mfassla biex jissodisfaw ir-rekwiżiti l-aktar impenjattivi f'applikazzjonijiet ta' frekwenza għolja.
Dawn il-konnetturi tat-tnedija finali għandhom prestazzjoni elettrika eċċezzjonali. Bid-disinn ta 'preċiżjoni tagħhom, huma jistgħu jappoġġjaw frekwenzi sa livelli estremament għoljin.
Deskrizzjoni
Introduzzjoni tal-Prodott
Il-konnetturi tat-tnedija finali ta 'Flexirf, disponibbli fl-SMA, 2.92mm, 2.4mm, 1.85mm, u 1. {0 varjanti mm, huma mfassla biex jissodisfaw ir-rekwiżiti l-aktar impenjattivi f'applikazzjonijiet ta' frekwenza għolja.
Dawn il-konnetturi tat-tnedija finali għandhom prestazzjoni elettrika eċċezzjonali. Bid-disinn ta 'preċiżjoni tagħhom, huma jistgħu jappoġġjaw frekwenzi sa livelli estremament għoljin. Il-konnetturi 2.92mm, pereżempju, huma kapaċi jimmaniġġjaw frekwenzi sa 4 0 GHz, filwaqt li l-kontropartijiet ta '2.4mm jistgħu jilħqu 50GHz. Il-konnetturi 1.85mm joffru prestazzjoni pendenti sa 67GHz, u l-konnetturi 1.0mm jappoġġjaw frekwenzi għoljin daqs 110GHz. Dan jagħmilhom ideali għall-użu f'sistemi ta 'komunikazzjoni mingħajr fili avvanzati, applikazzjonijiet aerospazjali u difiża, u trasferiment ta' dejta b'veloċità għolja.
Stil tal-Korp tal-Prodott

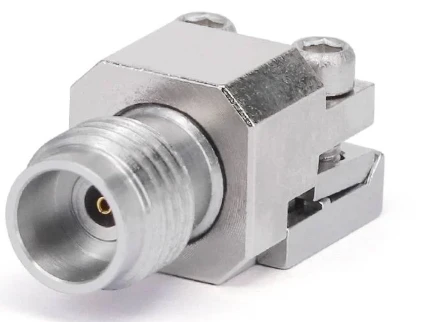

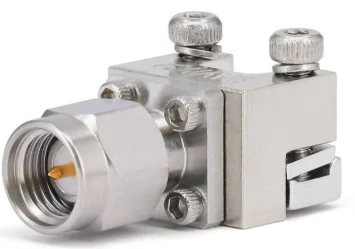

Tnedija tat-tarf tal-konnettur mingħajr solder għal PCB, iċ-ċentru tal-pin għandu dijametru {{0}}. 23mm, {0. 3mm u 0.51mm. Dan il-konnettur għandu korp tri-metal tar-ram u jiżgura prestazzjoni ta 'microwave eċċellenti b'telf ta' inserzjoni baxxa u VSWR ta '1.35. Dan il-konnettur huwa mmanifatturat b'mod preċiż għal industriji RF bħal militari u spazju. Mibnija b'materjali ta 'kwalità għolja, id-disinn kompatt u ħafif tagħhom ukoll jagħmilhom adattati għal applikazzjonijiet fejn l-ispazju u l-piż huma fatturi kritiċi.
Applikazzjoni tal-Prodott
Tnedija ta 'konnetturi bla solder isibu applikazzjonijiet estensivi f'oqsma differenti. Fl-isfera tat-telekomunikazzjonijiet, huma għandhom rwol kruċjali fit-trasmissjoni tad-dejta b'veloċità għolja, li jiżguraw trasferiment bla xkiel ta 'enerġija tal-majkrowejv minn kejbils koassjali għal ċirkwiti tal-PCB. Fis-sistemi tar-radar, dawn il-konnetturi huma utilizzati għal sinjali ta 'transizzjoni b'integrità għolja, li jippermettu sejbien preċiż u traċċar ta' miri. L-abbiltà tagħhom li jimminimizzaw ir-riflessjonijiet tagħmilhom ideali għal din l-applikazzjoni fejn ir-riċeviment u t-trasmissjoni preċiżi tas-sinjal huma Vita.
FAQ tal-Akkwist
Dejta dwar l-ispeċifikazzjoni tal-prodott
|
Konfigurazzjoni |
|
| Tip ta 'konnettur |
SMA \/ 2.92mm \/ 2.4mm \/ 1.85mm |
|
Impedenza tal-konnettur |
50 ohm |
|
Polarità tal-konnettur |
Standard |
|
Metodu tal-impunjazzjoni tal-konnettur |
2 flanġ tat-toqob |
|
Konnettur 2 Tip ta 'Interface |
{{0}}. 30mm \/ 0.51mm pin |
|
Metodu ta 'sekwestru |
Kuntatt |
|
Informazzjoni dwar materjali |
|
|
Kuntatt taċ-ċentru |
Kubu tad-deheb indurat |
|
Kuntatt ta 'barra |
Azzar li ma jissaddadx |
|
Korp |
Brass trimetal plated |
|
Dielettriku |
Peek \/ Ptfe |
|
Dejta ambjentali |
|
|
Firxa tat-temperatura |
-55 grad sa +165 grad |
|
2011\/65 \/ UE (ROHS) |
Konformi |
Tip ta 'prodott
|
Tip ta 'konnettur |

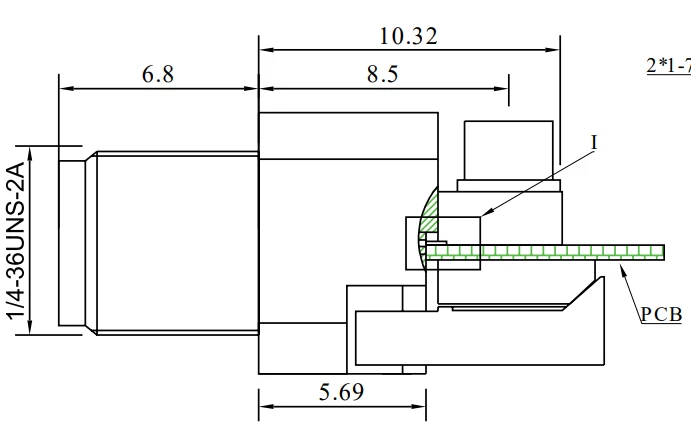

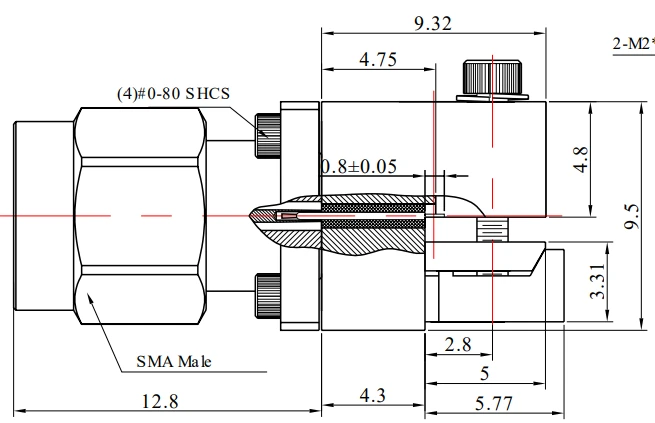

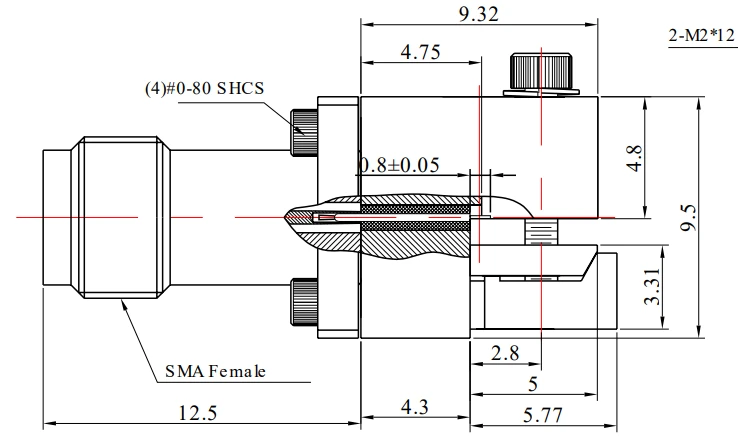

Tpinġija |
SKU |
Dijametru tal-brilli |
Frekwenza |
VSWR |
Spazjar tat-toqob tal-immuntar |
|
|
Għall-finijiet ta' dan l-Arti |
|
|
Fr 2- SMA-KFD0830 |
0. 30mm |
DC -26. 5GHz |
1.25 |
9.5mm |
|
Fr 2- SMA-KFD0851 |
0. 51mm |
DC -26. 5GHz |
1.25 |
9.5mm |
|||
|
|
|
Fr 2- SMA-JFD0830 |
0. 30mm |
DC -26. 5GHz |
1.25 |
9.5mm |
|
|
Fr 2- SMA-JFD0851 |
0. 51mm |
DC -26. 5GHz |
1.25 |
9.5mm |
|||
|
Tip ta 'konnettur |

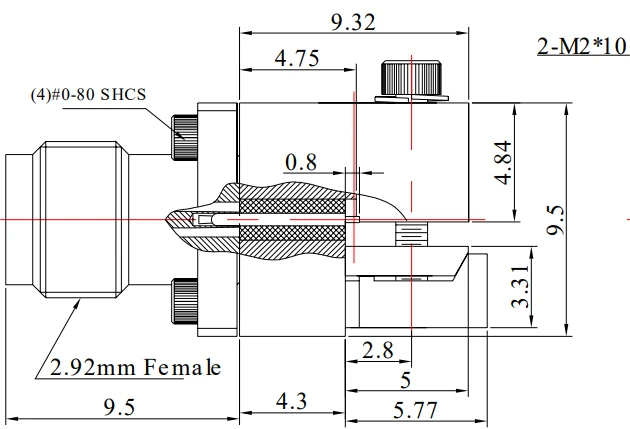

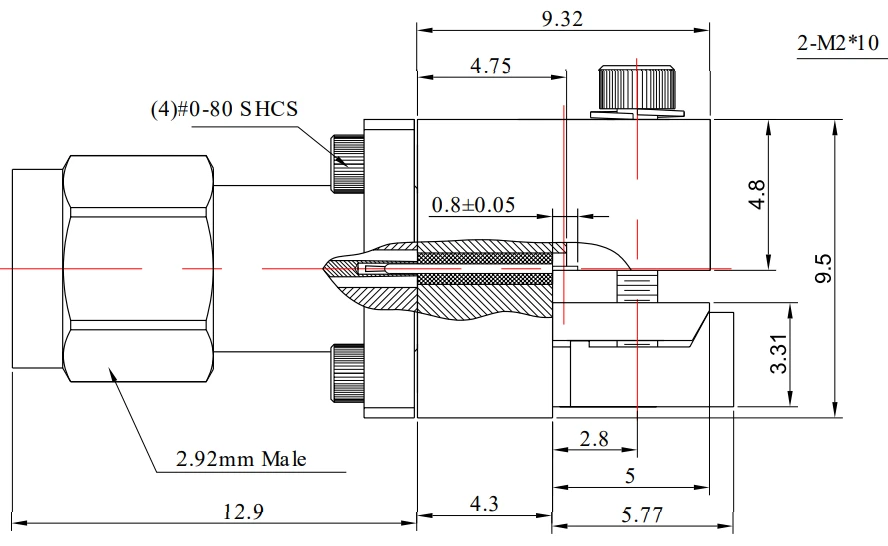

Tpinġija |
SKU |
Dijametru tal-brilli |
Frekwenza |
VSWR |
Spazjar tat-toqob tal-immuntar |
|
|
2.92mm |
|
|
Fr 2-2. 92- kfd0830 |
0. 30mm |
DC -40 GHz |
1.30 |
9.5mm |
|
Fr 2-2. 92- kfd0851 |
0. 51mm |
DC -40 GHz |
1.30 |
9.5mm |
|||
|
|
|
Fr 2-2. 92- kfd0923 |
0. 23mm |
DC -40 GHz |
1.30 |
5.84mm |
|
|
|
|
Fr 2-2. 92- JFD0830 |
0. 30mm |
DC -40 GHz |
1.30 |
9.5mm |
|
|
Fr 2-2. 92- JFD0851 |
0. 51mm |
DC -40 GHz |
1.30 |
9.5mm |
|||
|
Tip ta 'konnettur |

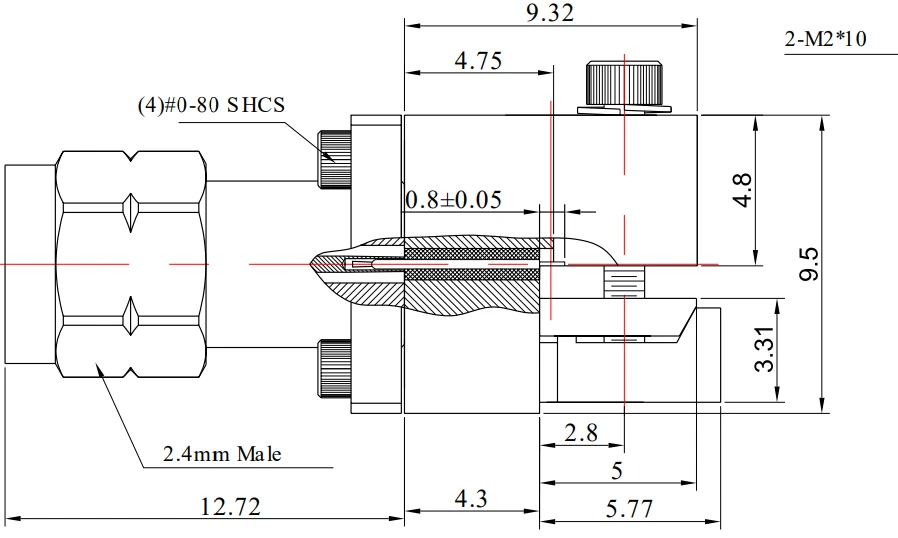

Tpinġija |
SKU |
Dijametru tal-brilli |
Frekwenza |
VSWR |
Spazjar tat-toqob tal-immuntar |
|
|
2.4mm |
|
|
Fr 2-2. 4- kfd0830 |
0. 30mm |
DC -50 GHz |
1.30 |
9.5mm |
|
Fr 2-2. 4- kfd0851 |
0. 51mm |
DC -50 GHz |
1.30 |
9.5mm |
|||
|
|
|
Fr 2-2. 4- JFD0830 |
0. 30mm |
DC -50 GHz |
1.30 |
9.5mm |
|
|
Fr 2-2. 4- JFD0851 |
0. 51mm |
DC -50 GHz |
1.30 |
9.5mm |
|||
|
Tip ta 'konnettur |
Tpinġija |
SKU |
Dijametru tal-brilli |
Frekwenza |
VSWR |
Spazjar tat-toqob tal-immuntar |
|
|
1.85mm 1.85mm |
|
|
Fr 2-1. 85- kfd0830 |
0. 30mm |
DC -65 GHz |
1.35 |
9.5mm |
|
Fr 2-1. 85-- kfd0851 |
0. 51mm |
DC -65 GHz |
1.35 |
9.5mm |
|||
|
|
|
Fr 2-1. 85- kfd0923 |
0. 23mm |
DC -65 GHz |
1.35 |
5.84mm |
|
|
|
|
Fr 2-1. 85-- JFD0830 |
0. 30mm |
DC -65 GHz |
1.35 |
9.5mm |
|
|
Fr 2-1. 85-- JFD0851 |
0. 51mm |
DC -65 GHz |
1.35 |
9.5mm |
|||
