Kejbils tat-test VNA

Is-serje ta 'assemblaġġ tal-kejbil tat-test VNA tal-flexirf hija mfassla biex tipprovdi lill-klijenti b'valuri ta' kejl ta 'netwerk ta' vettur (VNA) ripetibbli u preċiżi {.

Fix-xenarji ta 'ttestjar ta' analizzaturi tan-netwerk ta 'vetturi (VNAs), il-vulnerabilità ta' interfaces koassjali ta 'preċiżjoni ilha sfida tal-industrija . meta l-kejbils tat-test tradizzjonali huma soġġetti għal konnessjoni frekwenti / qtugħ, liwi, jew stress mekkaniku, l-istrutturi interni ta' l-interfaces tagħhom bħala interfaces ta 'ġewwa u dielettriċi. ta 'prestazzjoni elettrika minħabba konċentrazzjoni ta' tensjoni . Dan ikollu impatt dirett fuq il-preċiżjoni tal-ittestjar u jista 'saħansitra jikkawża fallimenti tat-tagħmir .

Ibbażat fuq il-klassifikazzjoni tal-frekwenza, hemm:

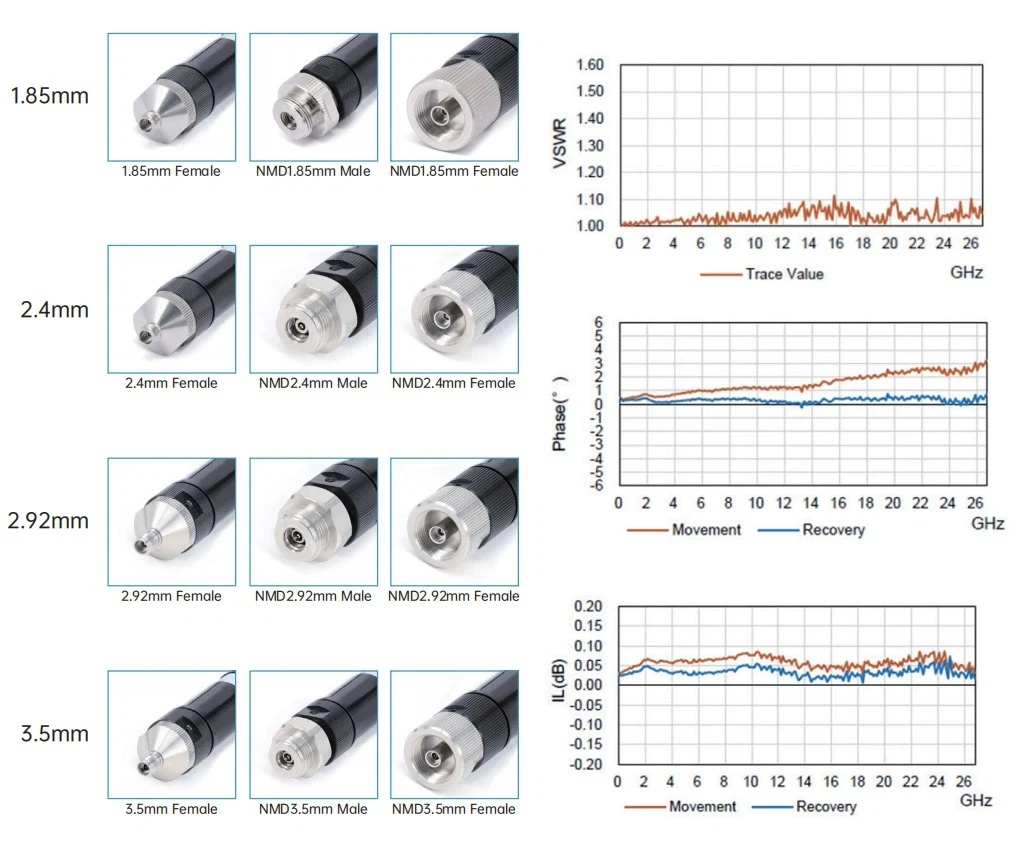

26 . 5GHz 3.5mm Interface tal-kejbil, 40GHz 2.4mm Assemblej tal-kejbil, 67GHz 1.85mm NMD Assembleji tal-kejbil NMD.

L-hekk imsejħa assemblaġġi tal-kejbil NMD għandhom konnetturi rinforzati regedzzati għall-interfaces . Dan id-disinn jiżgura li l-istress mekkaniku waqt l-użu jiġi assorbit primarjament mill-komponenti strutturali rinforzati barra, li jipprevjenu l-ħsara fil-preċiżjoni ta 'interfaces koassjali .}}

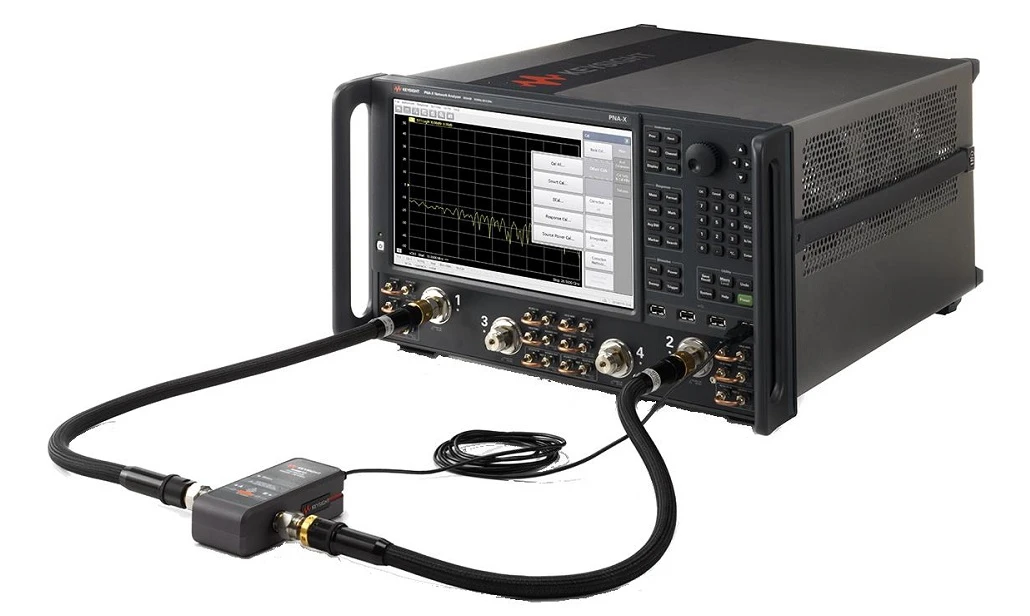

L-assemblaġġi tal-kejbil tat-test VNA huma kejbils tat-test ta 'amplitudni u fażi ta' prestazzjoni għolja użati primarjament fl-analizzaturi tan-netwerk tal-vettur (VNAs), li jkopru firxa ta 'frekwenza ta' ħidma ta 'DC ~ 67GHz {. huma għandhom karatteristiċi sostenibbli u ripetuti ħafna, li jippermettu kejl preċiż ta' parametri elettriċi microwave fil-laboratorji xenarji .

1. Għal assemblaġġi tal-kejbil tat-tul tad-dwana, jekk jogħġbok tinsiex tħalli l-informazzjoni tat-tul tiegħek fuq il-paġna ta 'checkout;
2. L-assemblaġġi kollha tal-kejbil jistgħu jiġu pprovduti b'pari jew gruppi mqabbla mal-fażi; Jekk għandek bżonn il-kejbils biex ikunu mqabbla fażi, jekk jogħġbok ibgħatilna l-email: sales@flexirf.com

Tip ta 'prodott



Kejbils tat-test VNA
Mudelli Komuni u Indikaturi Tekniċi
Stampa	SKU	Konnettur 1	Konnettur 2	Freqency	Telf ta 'ritorn / VSWR
	Vna -35 f35f -630	3.5mm femminili NMD	3.5mm mara	DC -26.5 GHz	1.30
	Vna -35 m35f -630	3.5mm femminili NMD	3.5mm raġel NMD	DC -26.5 GHz	1.30

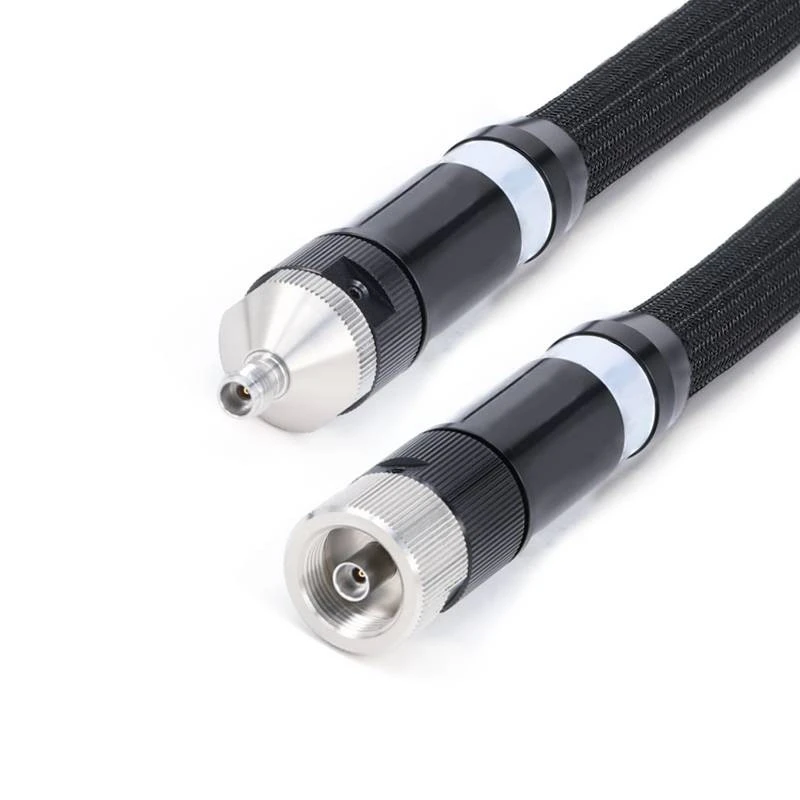

	Vna -292 f292f -630	2.92mm NMD femminili	2.92mm mara	DC -40 GHz	1.30

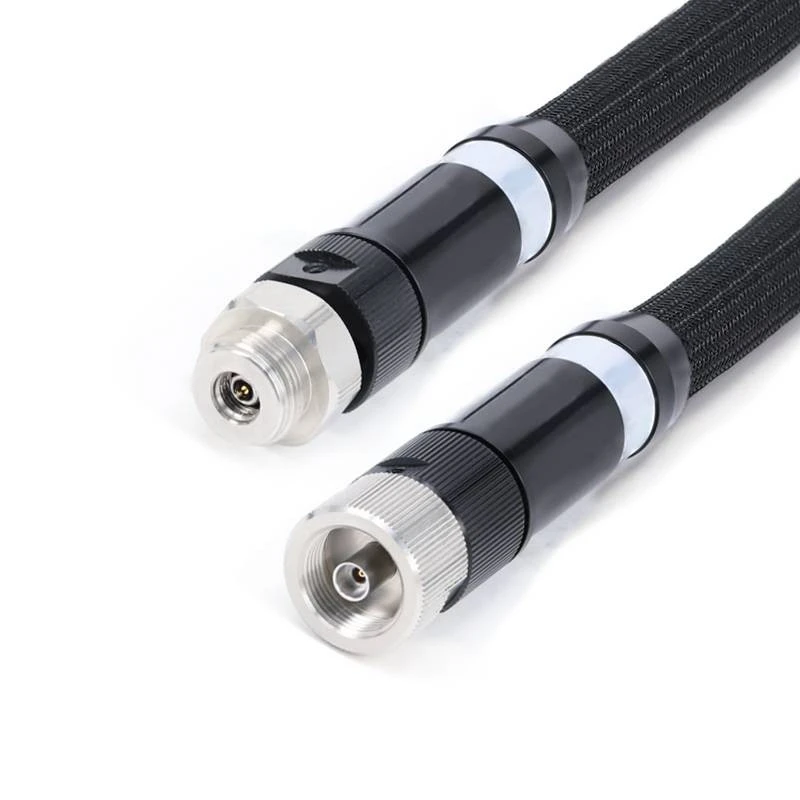

	Vna -292 m292f -630	2.92mm NMD femminili	2.92mm NMD femminili	DC -40 GHz	1.30
	Vna -24 f24f -630	2.4mm NMD Femminili	2.4mm mara	DC -40 GHz	1.35
	Vna -24 m24f -630	2.4mm NMD Femminili	2.4mm raġel NMD	DC -50 GHz	1.35

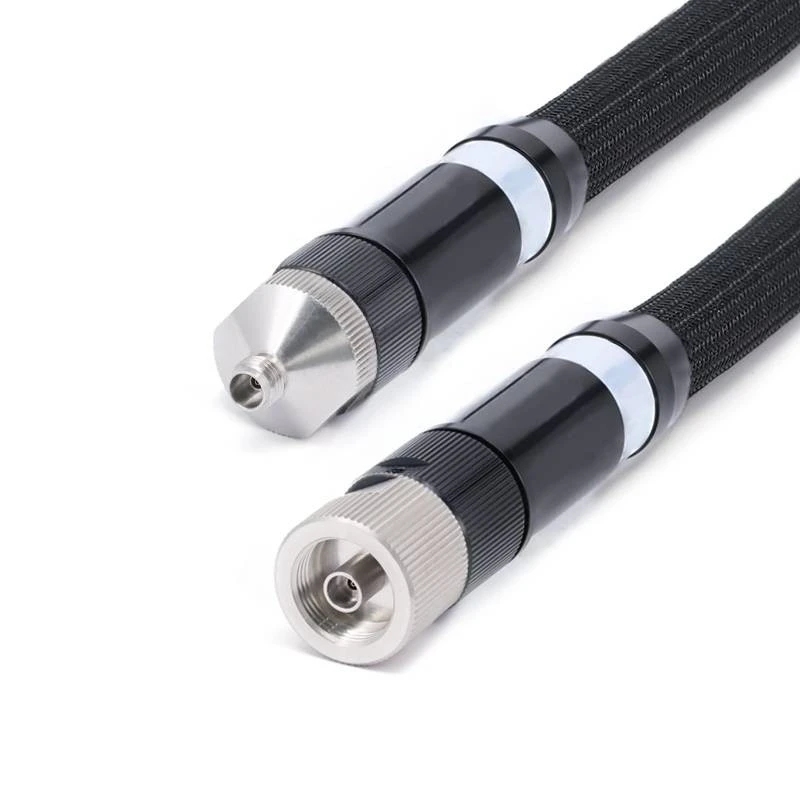

	Vna -185 f185f -630	1.85mm NMD femminili	1.85mm mara	DC -67 GHz	1.50

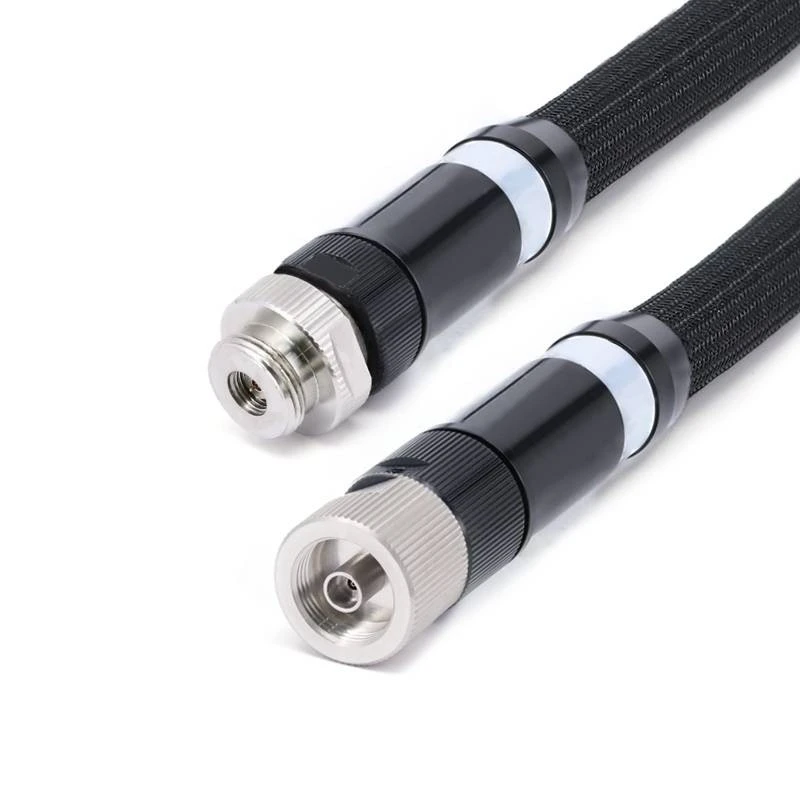

	Vna -185 f185m -630	1.85mm NMD femminili	1.85mm raġel NMD	DC -67 GHz	1.50
