Struttura tal-bord tal-PCB

L-istruttura ta 'bord tal-PCB tinkludi prinċipalment diversi strutturi ta' saff tal-bord bħal bordijiet ta 'saff wieħed, bordijiet ta' saff doppju, u bordijiet b'ħafna saffi . Dan li ġej huwa analiżi strutturali dettaljata:

1. Bord ta 'saff wieħed
Kompożizzjoni Strutturali: Hemm fojl tar-ram fuq naħa waħda biss, u l-ebda fojl tar-ram fuq in-naħa l-oħra . Il-komponenti ġeneralment jitqiegħdu fuq il-ġenb mingħajr fojl tar-ram, u l-ġenb bil-fojl tar-ram huwa prinċipalment użat għall-wajers u l-istann .
Xenarji ta 'Applikazzjoni: Adattat għal ċirkwiti sempliċi, bħal arloġġi elettroniċi, ġugarelli, eċċ . Il-proċess ta' produzzjoni tiegħu huwa sempliċi u l-ispiża hija baxxa, iżda l-funzjonijiet tagħha huma relattivament singoli .

2. Bord ta 'saff doppju
Materjal tas-sottostrat: Il-wieħed użat komunement huwa fr -4, li hija taħlita ta 'fibra tal-ħġieġ u reżina epossidika . Għandu saħħa mekkanika tajba, insulazzjoni, u reżistenza għas-sħana, u jista' jipprovdi appoġġ stabbli għall-bord taċ-ċirkwit .
Saff konduttiv: jiġifieri, fojl tar-ram, li huwa mqassam fuq in-naħat ta 'fuq u t'isfel tas-substrat . diversi mudelli taċ-ċirkwiti huma ffurmati permezz tal-proċess ta' inċiżjoni għat-trasmissjoni kurrenti . Il-ħxuna tal-fojl tar-ram tista 'tintgħażel skond ir-rekwiżi fojl tar-ram uqija huwa adattat għal ċirkwiti ordinarji .
Materjal iżolanti: PP (prepreg) jintuża bħala l-materjal iżolanti fin-nofs tal-bord tas-saff doppju . Huwa taħlita ta 'reżina semi-cured u fibra tal-ħġieġ, li tista' tgħaqqad sew iż-żewġ saffi flimkien u tiżgura li m'hemm l-ebda ċirkwit qasir bejn iż-żewġ saffi .}
Materjal tal-protezzjoni tal-wiċċ: inkluż maskra tal-istann u saff tal-silkscreen . Il-maskra tal-istann hija ġeneralment ħadra, ħamra, jew linka sewda, li tintuża biex tipproteġi l-fojl tar-ram mill-ossidazzjoni u s-sadid, u tevita li l-istann milli jiċċirkola għal postijiet mhux mixtieqa waqt l-istann, bil-kuxxinetti li jesponu biss ir-ram; Is-saff tas-silkscreen ġeneralment huwa linka bajda, użata biex tipprintja test jew simboli bħal pożizzjonijiet tal-komponenti u mudelli fuq il-bord tal-PCB, li tiffaċilita l-assemblaġġ u l-manutenzjoni .
Xenarji ta 'Applikazzjoni: Il-proċess ta' produzzjoni huwa relattivament aktar sempliċi minn dak ta 'bordijiet b'ħafna saffi . Huwa adattat għal ċirkwiti ta' kumplessità medja, bħal tagħmir awdjo, settijiet tat-TV, eċċ {. komponenti jistgħu jiġu rranġati fuq iż-żewġ naħat tal-bord, u l-ispazju tal-wajers huwa relattivament aktar abbundanti minn dak ta 'bords ta' l-uniku.

3. Bord b'ħafna saffi
Saff tas-Sinjal: Użat għat-tqegħid ta 'komponenti u wajers, huwa s-saff ewlieni li jgħaqqad diversi komponenti, inkluż is-saff ta' fuq (saff ta 'fuq), saff tal-qiegħ (saff tal-qiegħ), u saffi tal-wajers tas-sinjal intermedju multipli . Id-disinn tal-wajers tiegħu jaffettwa direttament il-prestazzjoni u l-affidabbiltà tal-PCB kollu .
Saff ta 'l-enerġija u saff ta' l-art: Normalment jinsab fis-saff tan-nofs, użat biex jipprovdi provvista ta 'enerġija stabbli u ert għall-bord taċ-ċirkwit kollu . Pereżempju, f'bord b'erba' saffi, is-saff tan-nofs 1 jista 'jservi bħala "provvista ta' enerġija ta 'kanal iddedikat", bħalma hija l-linja +5 V biex titħaddem il-bord kollu, jew folja tar-ram bħala l- "art" (art), u s-saff tan-nofs jista' jkun divid. Saff tal-fili għal grupp ieħor ta 'linji tas-sinjal .
Saff iżolanti: fr -4 jew materjali oħra iżolanti jintużaw biex jisseparaw id-diversi saffi konduttivi, jipprevjenu ċirkwiti qosra, u jiżguraw l-indipendenza u l-istabbiltà tas-sinjali .

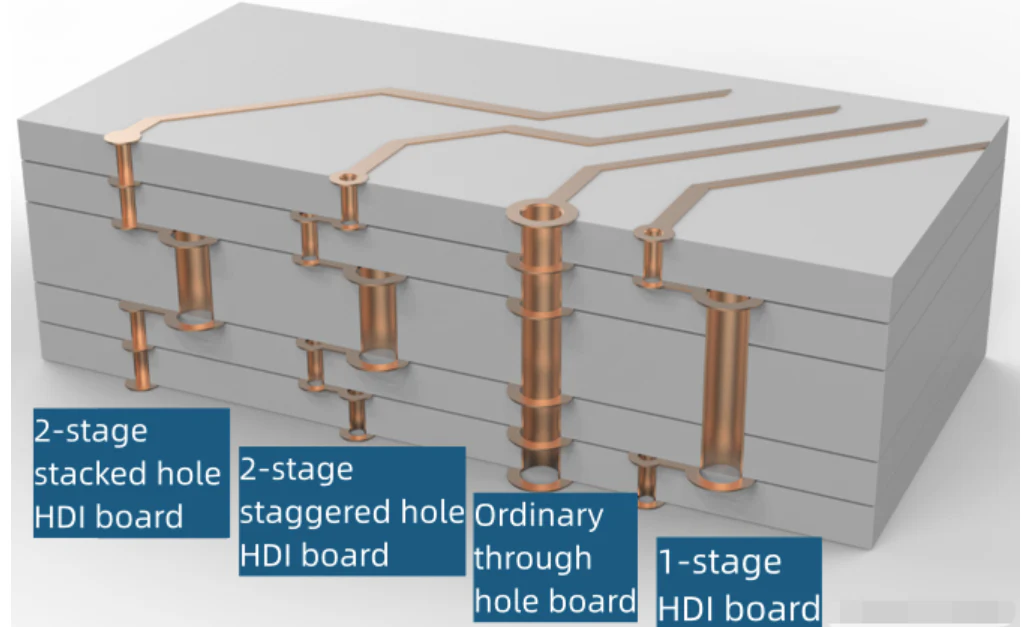

Vias: inklużi permezz ta 'toqob, toqob għomja, u toqob midfuna . permezz ta' toqob li jgħaddu mill-bord kollu u jintużaw biex jgħaqqdu ċirkwiti ta 'saffi differenti u jintramaw komponenti tradizzjonali; Toqob għomja jintużaw biex jgħaqqdu s-saff ta 'fuq u s-saffi ta' ġewwa, ġeneralment għal trasmissjoni ta 'sinjal ta' frekwenza għolja, li tista 'tnaqqas it-tul tal-passaġġ u tagħmel it-trasmissjoni tas-sinjal aktar malajr; Toqob midfuna huma responsabbli għall-konnessjonijiet elettriċi bejn saffi ta 'ġewwa . Fil-bordijiet ta' densità għolja, il-kombinazzjoni ta 'toqob għomja u toqob midfuna tista' takkomoda aktar linji waqt li tevita li l-bord ikun ħoxnin wisq .
Saff tat-Trattament tal-Wiċċ: Simili għall-bord ta 'saff doppju, għandu maskra tal-istann u saff tal-ħarir, li għandhom ir-rwoli ta' protezzjoni u identifikazzjoni . Barra minn hekk, xi bordijiet b'ħafna saffi għolja huma wkoll jgħaddu minn pjanċi tad-deheb tal-wiċċ u trattamenti oħra biex itejbu l-konduttività u r-reżistenza għall-korrużjoni .
Xenarji ta 'Applikazzjoni: Adattat għal ċirkwiti kumplessi ta' densità għolja, veloċità għolja u ta 'frekwenza għolja, bħal motherboards tal-kompjuter, motherboards tat-telefon ċellulari, eċċ . In-numru ta' saffi jista 'jiżdied biex jissodisfa r-rekwiżiti ta' prestazzjoni taċ-ċirkwit {.
