Kif tagħżel Amplifikatur tal-Ħlas Baxx (LNA)



L-għażla ta 'amplifikatur ta' ħoss baxx (LNA) huwa pass kritiku fid-disinn ta 'sistemi ta' frekwenza tar-radju (RF) / microwave, bħal riċevituri ta 'komunikazzjoni, radars, links tas-satellita, jew sensuri IoT {. dawn is-sistemi għandhom bżonn jamplifikaw sinjali dgħajfa filwaqt li jimminimizzaw il-ħoss Sistema . Hawn taħt hija gwida pass pass għall-għażla ta 'LNA, li tkopri parametri ewlenin, konsiderazzjonijiet ta' applikazzjoni, u passi operattivi prattiċi {.

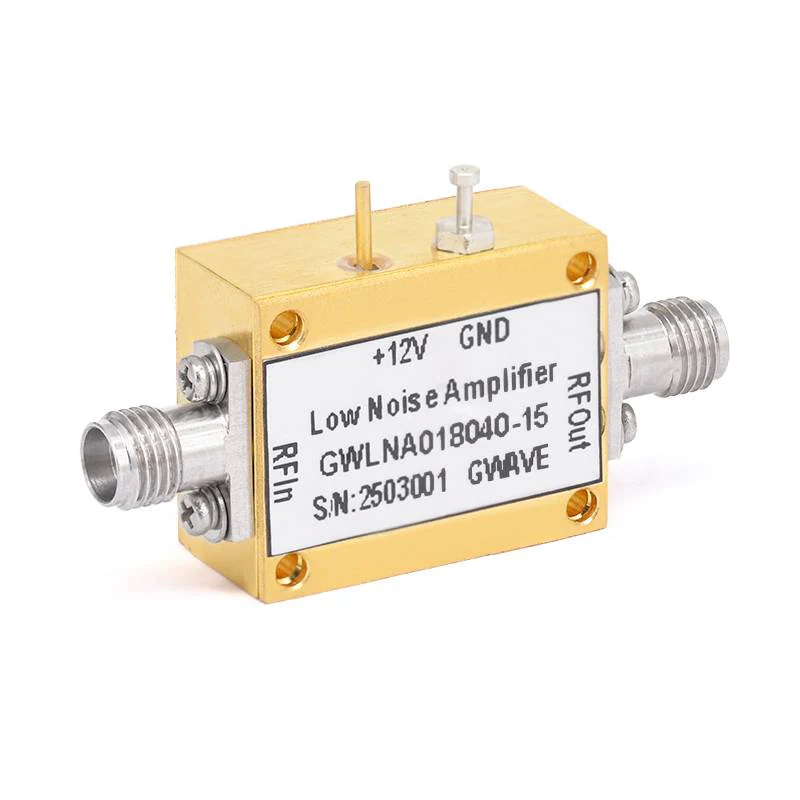

1. Prinċipji ewlenin tal-LNA

L-LNA huwa l-ewwel komponent attiv fil-katina tar-riċevitur, responsabbli għall-amplifikazzjoni ta 'sinjali ta' input dgħajfa (bħal dawk minn antenna) waqt li jintroduċi l-inqas ammont ta 'ħoss . Il-prestazzjoni tagħha taffettwa direttament is-sensittività ġenerali tas-sistema . li tagħżel LNA mhux xierqa jista' jnaqqas il-proporzjon tas-sinjal (SNR) u tillimita Sinjali .



2. indikaturi tal-parametri ewlenin

a) Figura tal-istorbju (NF): Ikejjel sa liema punt LNA jintroduċi l-istorbju f'sinjal, bl-unità tkun decibels (db) . Il-formula tal-kalkolu hija l-proporzjon tal-proporzjon tas-sinjal tal-input għall-noise għall-proporzjon tas-sinjal tal-ħruġ għall-nois Għal riċevituri ta 'sensittività għolja (bħalma huma l-komunikazzjoni bis-satellita u t-tagħmir tal-astronomija tar-radju) .



b) Qligħ: Definizzjoni: Il-proporzjon tal-qawwa tal-ħruġ għall-qawwa tal-input, f'db . jamplifika sinjali dgħajfa għal livell li jista 'jintuża minn stadji sussegwenti (bħalma huma l-mixers u l-ADCs) . gwadann suffiċjenti jiżgura li s-saħħa tas-sinjal hija biżżejjed biex tegħleb il-ħoss ta' komponenti 'l isfel {{2} stadji .



c) Firxa ta 'frekwenza: L-intervall tal-frekwenza li fih l-LNA topera fi ħdan prestazzjoni speċifikata (figura tal-istorbju, qligħ, linearità) tvarja . L-LNA trid tkopri l-istrixxa tal-frekwenza operattiva tas-sistema {.



d) Linearità: Tkejjel il-kapaċità li tirreżisti d-distorsjoni tal-intermodulazzjoni (IMD) ikkawżata minn sinjali ta 'interferenza qawwija . iktar ma tkun għolja l-ip3 (fid-dbm), aħjar tkun il-linearità .



Punt ta 'kompressjoni 1db (p1db): il-qawwa tal-input meta l-qligħ LNA jonqos b'1 db, li jirrifletti l-abilità tal-LNA li jipproċessa sinjali kbar mingħajr distorsjoni . Huwa kruċjali f'ambjenti b'interferenza qawwija (bħalma huma l-ambjenti RF urbani) . Linearità ħażina tista' twassal għal intermodulazzjoni ta 'distorsjoni, li l-masks huma sinjali ta' mira dgħajfa {{5}



e) Konsum tal-enerġija: Il-qawwa DC meħtieġa biex l-LNA topera (f'MW jew W), ġeneralment espressa mill-vultaġġ tal-provvista (VCC) u l-kurrent (icc) . Huwa kruċjali għal apparati li jaħdmu bil-batterija (bħal sensers IoT u apparati li jintlibsu) {. bilanċ għandu jiġi milqut bejn il-prestazzjoni u l-konsum ta 'enerġija biex jiġi evitat wisq {.



3. Żbalji komuni li tevita meta tagħżel LNA

Injorat it-tqabbil ta 'impedenza: tqabbil ħażin jista' jikkumpensa l-vantaġġi ta 'figura ta' ħoss baxx - jiżgura li l-LNA hija ddisinjata għal 50 ω, jew żid netwerk ta 'tqabbil estern .

Tittraskura l-linearità f'ambjenti ta 'interferenza qawwija: LNA b'ċifra ta' ħoss baxx iżda IP3 fqir se jonqos taħt interferenza qawwija .

Prijoritizzazzjoni tal-qligħ fuq il-ħoss: qligħ għoli, jekk mhux imqabbel ma 'ħoss baxx, se jamplifika l-istorbju introdott mill-LNA nnifsu, li huwa ħela ta' qawwa .



Billi tevalwa dawn il-parametri fis-sistema u tallinjahom mar-rekwiżiti tas-sistema, tista 'tagħżel LNA li hija ottimali f'termini ta' sensittività, affidabilità, u spiża .
