Differenzi u konnessjonijiet bejn ċirkolaturi RF u iżolaturi RF

Prinċipju ta 'Operazzjoni:

Ċirkolatur RF:

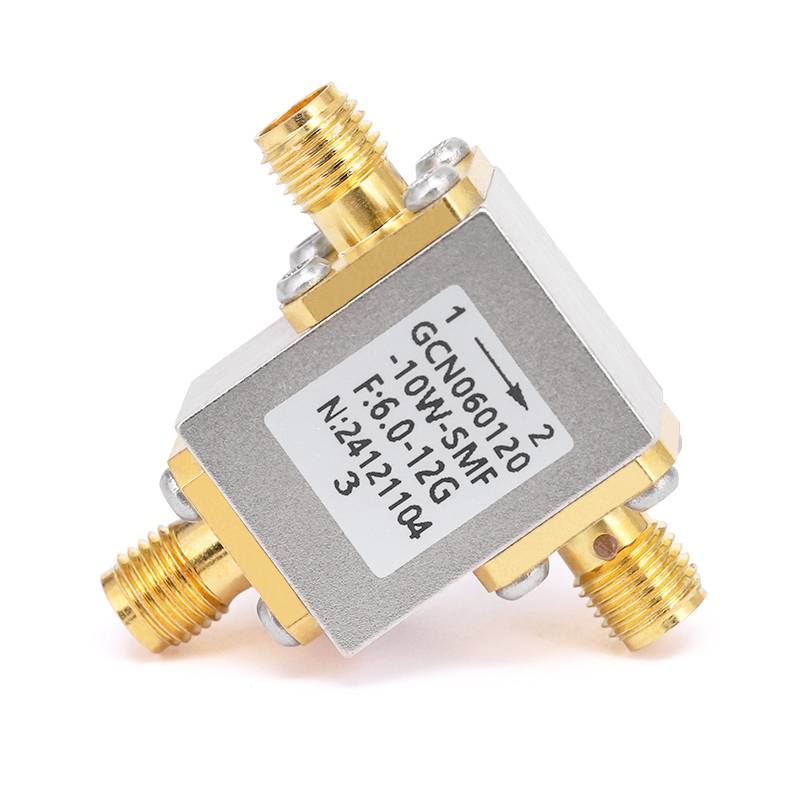

Ċirkolatur huwa apparat ta 'tliet portijiet (jew aktar) li jidderieġi sinjali RF f'direzzjoni speċifika bejn il-portijiet . jiżgura li s-sinjali joħorġu minn port għal ieħor f'direzzjoni definita .

Iċ-ċirkolatur jaħdem ibbażat fuq l-effetti mhux lineari ta 'materjali manjetiċi . Tipikament jikkonsisti minn materjal mhux lineari li jdur akkoppjat ma' kamp manjetiku . f'ċirkolatur ta 'tliet portijiet, is-sinjal mill-port 1 imur lejn il-port 2, is-sinjal tal-port 2 imur lura għall-port {}}}}}}}

Iżolatur RF:

Iżolatur huwa tipikament apparat b'żewġ portijiet li jippermetti li s-sinjal joħroġ minn port għal ieħor waqt li jimblokka kwalunkwe sinjal milli jirritorna għas-sors oriġinali .

Simili għaċ-ċirkolatur, iżolatur juża materjali manjetiċi għall-operazzjoni tiegħu, iżda għandu biss żewġ portijiet . L-iżolatur jipprevjeni l-fluss tas-sinjal invers, jiżola s-sors minn kwalunkwe sinjali riflessi li jistgħu jikkawżaw ħsara jew interferenza .



Prinċipju operattiv ewlieni: materjali manjetiċi

Iż-żewġ apparati jrabbuMaterjali ferromanjetiċi(e . g ., ferrite) taħt kamp manjetiku statiku . il-kamp manjetiku jinduċiPropagazzjoni mhux reċiprokaTas-sinjali RF, is-sinjal tal-imġieba tas-sinjal tvarja meta tivvjaġġa 'l quddiem vs . lura . Din in-nuqqas ta' reċiproċità tippermetti:

Ċirkolaturi għal Sinjali tar-Rotta sekwenzjalment bejn il-portijiet .

Iżolaturi biex irażżnu s-sinjali b'lura (attenwazzjoni għolja fid-direzzjoni b'lura, telf baxx fid-direzzjoni 'l quddiem) .



Applikazzjonijiet Prattiċi: Każijiet ta 'Użu fid-Dinja Reali

Ċirkolaturi:

Fis-sistemi tar-radar, huma separati sinjali trasmessi u rċevuti (trasmettitur → antenna → riċevitur mingħajr interferenza) .

Fin-netwerks ta 'komunikazzjoni, dawn jippermettu fluss ta' sinjal bidirezzjonali fuq kanal wieħed (e . g ., qsim ta 'sinjali uplink / downlink) {.

Iżolaturi:

Ipproteġi l-amplifikaturi RF billi timblokka l-qawwa riflessa minn tagħbijiet mhux imqabbla (e . g ., antenni b'impedenza varji) .

Stabbilizza l-oxxillaturi billi tipprevjeni l-ġbid tal-frekwenza kkawżat minn riflessjonijiet tat-tagħbija .



.
