Dividers tal-enerġija u splitters tal-qawwa huma relatati fil-funzjoni u l-applikazzjoni u ħafna drabi jintużaw b'mod interkambjabbli. Strettament, madankollu, hemm differenzi sottili, l-aktar f'termini ta 'Għanijiet tad-disinn, fokus funzjonali, u xenarji ta 'applikazzjoniJonqos Id-differenzi speċifiċi huma kif ġej:
1. Funzjonijiet ewlenin u għanijiet tad-disinn
Diviżur tal-qawwa
Il-qalba tagħha tinsab fi"Bidirezzjonalità"Jonqos Jista 'mhux biss jaqsam qawwa ta' input waħda f'bosta outputs (modalità ta 'distribuzzjoni) iżda wkoll jikkombina poteri ta' input multipli fi output wieħed (mod li jikkombina), u għalhekk jissejjaħ ukoll "diviżur tal-qawwa-combiner".
Id-disinn jenfasizzatqabbil tal-port, telf baxx, u iżolament għoliBiex tkun żgurata tħaddim effiċjenti kemm waqt id-distribuzzjoni 'l quddiem kif ukoll il-kombinazzjoni tar-rivers, tnaqqas ir-riflessjoni tas-sinjal u l-interferenza bejn il-portijiet.
Splitter tal-qawwa
Il-qalba tagħha hija"Unidirezzjonalità", tiffoka biss fuq il-qsim ta 'qawwa ta' input f'bosta outputs mingħajr ma tikkunsidra l-funzjoni li tikkombina bil-maqlub.
Id-disinn ipoġġi aktar enfasi fuqProporzjonijiet sempliċi ta 'distribuzzjoni ta' enerġija, b'rekwiżiti aktar baxxi għall-iżolament u t-tqabbil b'lura, u l-istruttura tista 'tkun aktar sempliċi (bħall-użu ta' netwerk ta 'resister biss jew linja ta' trasmissjoni sempliċi).
2. Differenzi fl-indikaturi tekniċi
| Indikatur | Diviżur tal-qawwa | Splitter tal-qawwa |
|---|---|---|
| Iżolament | Għoli (ġeneralment ＞ 20db) biex tevita interferenza bejn il-portijiet | Baxx (jista 'ma jkunx strettament meħtieġ) |
| Bidirezzjonalità | Jappoġġja operazzjoni bidirezzjonali (distribuzzjoni / tgħaqqad) | Jappoġġja biss distribuzzjoni unidirezzjonali |
| Proporzjon tal-mewġ wieqaf tal-vultaġġ (VSWR) | Baxx (ġeneralment ＜ 1.2) biex tiżgura tqabbil tajjeb bidirezzjonali | Ogħla (it-tqabbil bażiku biss tal-port tal-input huwa meħtieġ) |
| Telf ta 'inserzjoni | Baxx (prinċipalment telf ta 'distribuzzjoni, bħal 3db għal qsim b'żewġ direzzjonijiet) | Jista 'jkun ogħla (inkluż telf addizzjonali bħal telf ta' diviżjoni tal-vultaġġ tar-resister) |
3. Strutturi tipiċi u xenarji ta 'applikazzjoni
Diviżur tal-qawwa
Strutturi tipiċi: Wilkinson Power Dividers, pontijiet tal-fergħa, eċċ., Li jiddependu fuq linji ta 'trasmissjoni jew strutturi ta' akkoppjar biex tinkiseb distribuzzjoni ta 'preċiżjoni għolja.
Xenarji ta 'Applikazzjoni: Sistemi li jeħtieġu tħaddim bidirezzjonali, bħal moduli li jittrasmettu / jirċievu r-radar (li għandhom bżonn it-tnejn li jqassmu sinjali li jittrasmettu u jikkombinaw sinjali li jirċievu), matriċi ta' antenna (distribuzzjoni tas-sinjali u kombinament), kombinaturi ta 'enerġija ta' frekwenza tar-radju, eċċ.

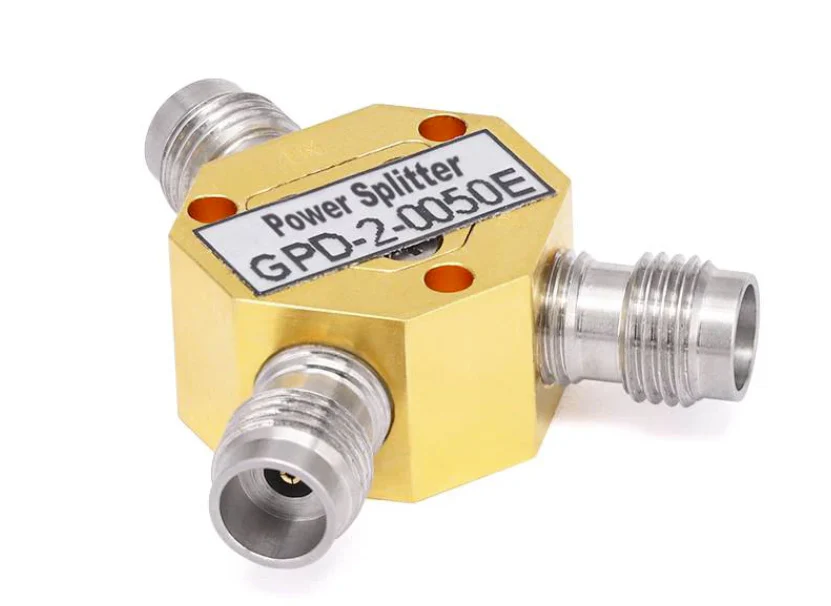

Splitter tal-qawwa
Strutturi tipiċi: netwerks tar-resistor, linji ta 'trasmissjoni tat-tip T sempliċi, eċċ., Bi struttura aktar sempliċi.
Xenarji ta 'Applikazzjoni: Xenarji li jeħtieġu biss distribuzzjoni unidirezzjonali, bħalma huma d-distribuzzjoni ta' sinjali tat-TV bil-kejbil għal terminali ta 'l-utent multipli, produzzjoni parallela b'ħafna kanali ta' sorsi ta 'sinjal fl-ittestjar tal-frekwenza tar-radju, shunting ta' sinjali ta 'apparati ta' enerġija baxxa, eċċ.
