Nifhmu t-Tranżizzjoni minn Microwaves għal Millimetru Mewġ fid-Disinn tal-PCB
Ħalli messaġġ
Fil-qasam tal-inġinerija elettronika, id-disinn tal-bordijiet taċ-ċirkwiti stampati (PCBs) jiffaċċja bosta sfidi u trasformazzjonijiet hekk kif il-frekwenzi operattivi jiżdiedu, u t-tranżizzjoni mill-faxxa tal-frekwenza tal-majkrowejv għall-faxxa tal-frekwenza tal-mewġ millimetru tirrappreżenta punt ta 'tidwir teknoloġiku kritiku .
Microwaves ġeneralment jirreferu għal mewġ elettromanjetiku bi frekwenzi bejn 300MHz u 30GHz, użati ħafna fil-komunikazzjoni (bħal radar, komunikazzjoni bis-satellita), navigazzjoni, u oqsma oħra . sistema teknika relattivament matura ġiet iffurmata għad-disinn tal-PCB f'din il-faxxa ta 'frekwenza . pereżempju, fid-disinn tal-linja ta' trasmissjoni, hemm estensiva ta 'strutturi bħal linji ta' microstrip u striplines, u li tiżgura l-integrità tas-sinjal .
Il-mewġ millimetru, min-naħa l-oħra, huma mewġ elettromanjetiċi bi frekwenzi li jvarjaw minn 30GHz sa 300GHz . Fis-snin riċenti, ġibdu attenzjoni sinifikanti minħabba talbiet ta 'applikazzjoni emerġenti bħal 5G / 6G komunikazzjoni, radar ta' sewqan awtonomu, u immaġini ta 'preċiżjoni għolja . Kwistjonijiet Ġodda:

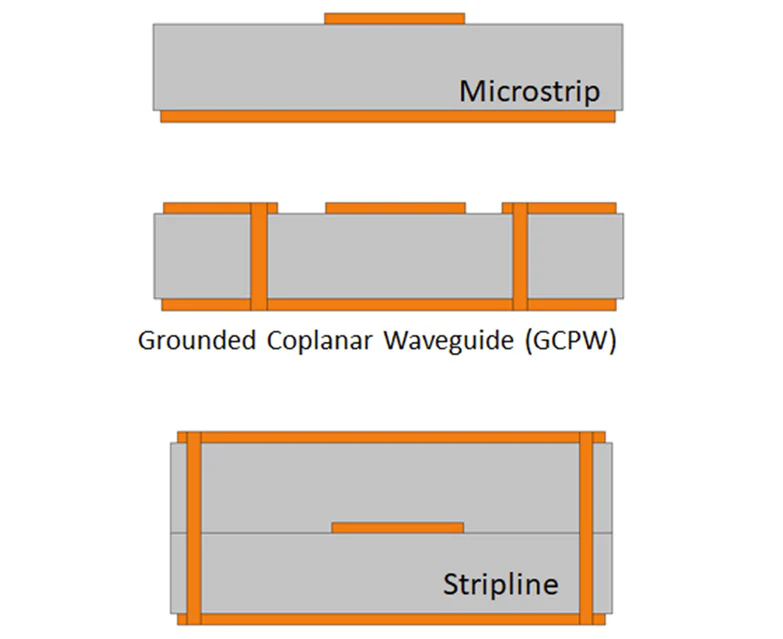

1. Teknoloġija tal-linja tal-mikrostrip
Microstrip Line hija waħda mit-teknoloġiji tal-linja ta 'trasmissjoni l-aktar sempliċi u użati b'mod komuni fiċ-ċirkwiti tal-microwave, grazzi għall-faċilità tagħha ta' fabbrikazzjoni u rendiment għoli tagħha . madankollu, meta tranżizzjoni għal frekwenzi tal-mewġ millimetru, il-linji microstrip jiffaċċjaw sfidi sinifikanti numerużi . kwistjoni ewlenija waħda hija t-telf ewlieni . antenni, li jirradjaw l-enerġija fl-arja tal-madwar . Dan iwassal għal telf ta 'sinjal mhux meħtieġ, li jsir iktar gravi hekk kif il-frekwenza tiżdied . Barra minn hekk, il-manifattura ta' ċirkwiti ta 'microstrip teħtieġ preċiżjoni estrema Devjazzjonijiet fil-proċess tal-manifattura jistgħu jikkawżaw problemi serji ta 'prestazzjoni .
Sfida oħra tinsab fil-karatteristiċi tal-propagazzjoni tal-mewġ elettromanjetiku fiċ-ċirkwiti tal-microstrip . mewġ elettromanjetiku li jinfirex mhux biss permezz tal-materjal taċ-ċirkwit iżda wkoll mill-arja tal-madwar, li għandu kostanti dielettrika baxxa {{1. il-kostanti dielettrika baxxa ta 'l-arja jaffettwa l-kostanti dielettrika effettiva taċ-ċirkwiti kollha u għandu jkun meħud Circuit . Fil-frekwenzi tal-mewġ millimetru, materjali taċ-ċirkwit b'kostanti dielettrika aktar baxxa huma ġeneralment preferuti biex inaqqsu t-telf tas-sinjal, iżda dan jista 'jirriżulta fi propagazzjoni tal-mewġ aktar bil-mod u ċaqliq tal-fażi .
2. Teknoloġija Stripline
Stripline hija teknoloġija oħra ta 'ċirkwit affidabbli li kapaċi topera fi frekwenzi millimetru-mewġ . toffri iżolament eċċellenti minħabba li l-konduttur huwa kompletament magħluq minn materjal dielettriku u pjani tal-art {. Dan id-disinn jiżgura li l-mewġ elettromanjetiku jipproponi kompletament fil-materjal taċ-ċirkwit mingħajr ma jintera Diffikultà biex tniedi sinjali fiċ-ċirkwit minħabba l-istruttura magħluqa tiegħu .
Il-ħolqien ta 'konnetturi għall-input u l-output tas-sinjal isir aktar ta' sfida, speċjalment fil-frekwenzi tal-mewġ millimetru . Barra minn hekk, din it-teknoloġija hija sensittiva ħafna għall-varjazzjonijiet fil-proċess tal-manifattura, u tagħmilha diffiċli li jinkisbu t-tolleranzi meħtieġa . għal dawn ir-raġunijiet, it-triq hija inqas komuni użata f'ċirkwiti tal-wave millimeter, ħlief għal applikazzjonijiet awtomatiċi {{{{4}
3. Substrat Integrated Waveguide (SIW)
Is-sottostrat integrat tal-waveguide (SIW) it-teknoloġija qed tikseb popolarità dejjem tiżdied f'applikazzjonijiet tal-mewġ millimetru, partikolarment fir-radar tal-karozzi u sistemi ta 'komunikazzjoni oħra . SIW tgħaqqad il-vantaġġi tat-teknoloġija tal-mewġ u l-fabbrikazzjoni taċ-ċirkwit stampat (PCB) fabbrikazzjoni {. hija tifforma mewġ rettangolari kompatti li jużaw saff ta' fuq tal-qiegħ, Through-holes (pths) . Dan id-disinn jippermetti propagazzjoni ta 'sinjali ta' telf baxx anke fi frekwenzi għoljin .
Madankollu, il-manifattura taċ-ċirkwiti SIW teħtieġ preċiżjoni estremament għolja . Il-PTHs għandhom jitqiegħdu fi tolleranzi stretti ħafna, speċjalment għal frekwenzi ogħla, li jagħmlu l-proċess ta 'fabbrikazzjoni pjuttost ta' sfida . addizzjonalment, SIW teħtieġ materjali b'varjazzjonijiet minimi fil-kostanti dielettriċi, li tkompli żżid id-diffikultajiet tal-manifattura.}}}}}}}}}}
4. Coplanar Waveguide fuq l-art (GCPW)
Waveguide tal-koplanar ibbażat fuq l-art (GCPW) hija teknoloġija oħra promettenti tal-linja ta 'trasmissjoni għal ċirkwiti tal-mewġ millimetru . L-istruttura GCPW tgħaqqad materjali dielettriċi u kondutturi tar-ram biex tinkiseb propagazzjoni ta' sinjali ta 'telf baxx . Huwa partikolarment adattat għal RF tal-broadband, microwave, u milimeter. Sistemi . GCPW jistgħu jintużaw ukoll f'disinji integrati fejn kemm il-mewġ millimetru kif ukoll f'ċirkwiti ta 'frekwenza baxxa huma meħtieġa fuq l-istess PCB {.
Iżda ċ-ċirkwiti GCPW huma sensittivi għall-varjazzjonijiet fil-proċess tal-manifattura, bħal bidliet fil-kostanti dielettrika tal-materjal dielettriku, ħxuna tas-sottostrat, u ħruxija tal-wiċċ tar-ram {. Dawn il-fatturi jistgħu jikkawżaw distorsjoni tal-fażi, li ssir aktar kritika fil-frekwenzi tal-mewġ millimetru . biex tiżgura kontroll strett fuq il-prestazzjoni ottimali, fuq il-manifattura wisa 'u ħxuna .
Konsiderazzjonijiet ewlenin fid-disinn taċ-ċirkwit tal-mewġ millimetru
Hekk kif l-applikazzjonijiet taċ-ċirkwiti tal-mewġ millimetru bħal radar tal-karozzi u netwerks bla fili 5G ikomplu jikbru, id-disinjaturi għandhom jikkunsidraw diversi fatturi ewlenin meta jagħżlu materjali taċ-ċirkwit u teknoloġiji tal-linja ta 'trasmissjoni:
Tolleranzi tal-Manifattura:
Iċ-ċirkwiti tal-mewġ millimetru għandhom rekwiżiti ta 'tolleranza estremament għoljin għall-wisa' tal-konduttur, ħxuna tas-saff dielettriku, u l-kwalità tal-wiċċ tar-ram .
Integrità tas-Sinjal: Huwa meħtieġ li jiġi mnaqqas l-impatt ta 'fatturi bħal telf ta' radjazzjoni, distorsjoni tal-fażi, u bidliet fil-kostanti dielettrika tal-materjali biex tiżgura prestazzjoni affidabbli fi frekwenzi għoljin .
Għażla tal-Materjal: L-għażla tal-materjali tal-PCB hija kruċjali għall-prestazzjoni taċ-ċirkwiti tal-mewġ millimetru . materjali b'kostanti dielettriku baxx huma ppreferuti biex inaqqsu t-telf tas-sinjal, iżda l-proprjetajiet tagħhom għandhom jibqgħu stabbli fi frekwenzi għoljin .
Konklużjoni
Id-disinn taċ-ċirkwiti tal-frekwenza tal-mewġ millimetru jiffaċċja sfidi uniċi, iżda fl-istess ħin, iġib opportunitajiet enormi għal applikazzjonijiet emerġenti bħal netwerks 5G u Sistemi ta 'Assistenza tas-Sewwieq avvanzati (ADAS) {. Nifhmu l-vantaġġi u l-limitazzjonijiet ta' teknoloġiji ta 'linja ta' trasmissjoni differenti bħal linji microstrip, striplini, striplini, SIW, u GCPW Disinn tal-mewġ millimetru .
