Blokki ta 'ġewwa DC

Il-funzjoni tal-qalba tal-blokka DC hija li tipprevjeni s-sinjali tal-kurrent dirett (DC) milli jgħaddu waqt li jippermettu sinjali tal-kurrent alternanti (speċjalment is-sinjali tal-frekwenza tar-radju (RF), biex jgħaddu bla xkiel . Din il-karatteristika hija ta 'importanza kbira f'ħafna ċirkwiti peress li tista' tipprevjeni li s-sinjali DC milli jkollhom effetti mhux mixtieqa fuq ċirkwiti sussegwenti . ikkawżat minn kurrent dirett u tevita l-interferenza ta 'preġudizzju DC bit-trasmissjoni normali ta' sinjali RF .

Għal xi xenarji ta 'applikazzjoni li jeħtieġu konnessjoni ma' kejbils koassjali, blokki RF DC se jintużaw . Din il-forma ta 'ppakkjar għandha prestazzjoni RF eċċellenti u kapaċitajiet ta' anti-interferenza, li tiżgura t-trasmissjoni effiċjenti ta 'sinjali RF bejn il-kejbil koassjali u ċ-ċirkwit intern.} il-blokka RF DC bl-RF DC bl-RF DC bl-RF DC bl-RF DC bl-RF DC bl-RF DC bl-RF DC bl-RF DC bl-RF DC bl-RF DC bl-RF DC bl-RF DC bl-RF DC bl-RF DC bl-ippakkjar koassjali, Konnessjoni mas-saff tal-lqugħ ta 'barra tal-kejbil koassjali . Iċ-ċirkwit intern huwa konness mal-pin permezz ta' struttura speċjali ta 'konnessjoni RF biex jissodisfa r-rekwiżiti ta' prestazzjoni ta 'telf baxx u iżolament għoli . ġeneralment, l-interfaces koassjali tal-blokki DC jinkludu diversi tipi ta' interfaces RF bħal SMA, 2 . 92MM, u 1 . 85mm. Il-konduttur ta 'barra huwa passivat bl-istainless steel, u l-materjal tal-konduttur huwa miksi bid-deheb.

Fil-komunikazzjoni bla fili: Fi transceivers bla fili, huwa użat biex jissepara l-komponenti DC u AC tal-frekwenza tar-radju (RF) sinjali . jevita l-preġudizzju DC milli jaffettwa l-ipproċessar ta 'sinjali RF minn ċirkwiti sussegwenti, li jiżgura t-trasmissjoni normali u l-amplifikazzjoni tas-sinjali RF .

SKU	Serje tal-Konnettur	Frekwenza	VSWR	Telf ta 'inserzjoni

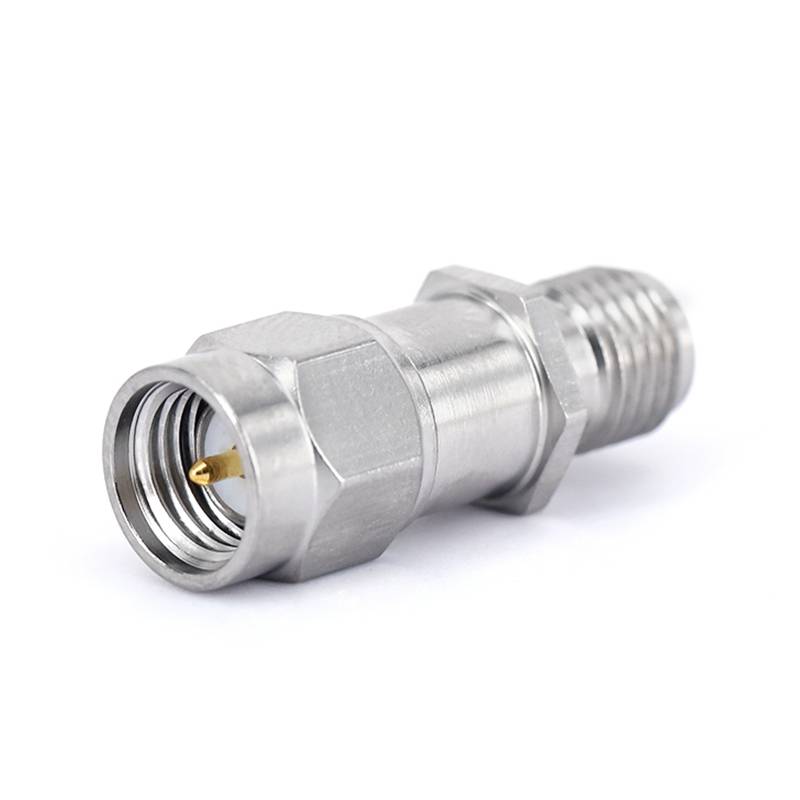

Fr 5- gdcb -18 g-smas -50	SMA femminili	10MHz ~ 18GHz	1.35	0.7db
Vultaġġ, DC Max (Volts)	Qawwa, input massimu (watts)	Tip ta 'Blokk	Materjal tal-ġisem	Korp tal-ġisem
+50	2	Blokka ta 'ġewwa	Azzar li ma jissaddadx	Passivat

SKU	Serje tal-Konnettur	Frekwenza	VSWR	Telf ta 'inserzjoni

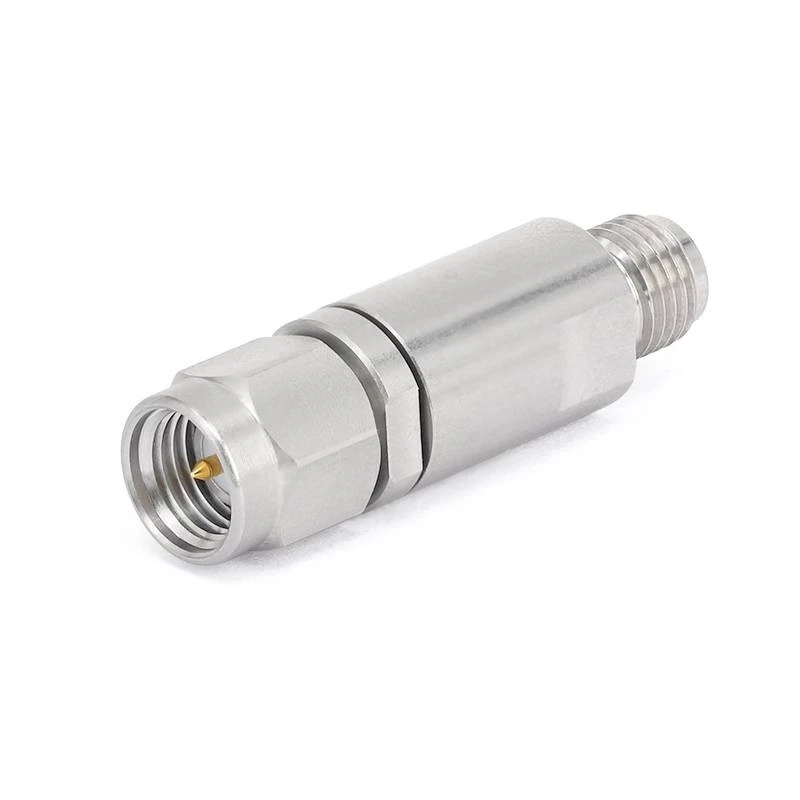

Fr 5- gdcb -27 g-sma-jk	SMA femminili	30MHz ~ 27GHz	1.25	0.8db
Vultaġġ, DC Max (Volts)	Qawwa, input massimu (watts)	Tip ta 'Blokk	Materjal tal-ġisem	Korp tal-ġisem
+50	2	Blokka ta 'ġewwa	Azzar li ma jissaddadx	Passivat

SKU	Serje tal-Konnettur	Frekwenza	VSWR	Telf ta 'inserzjoni

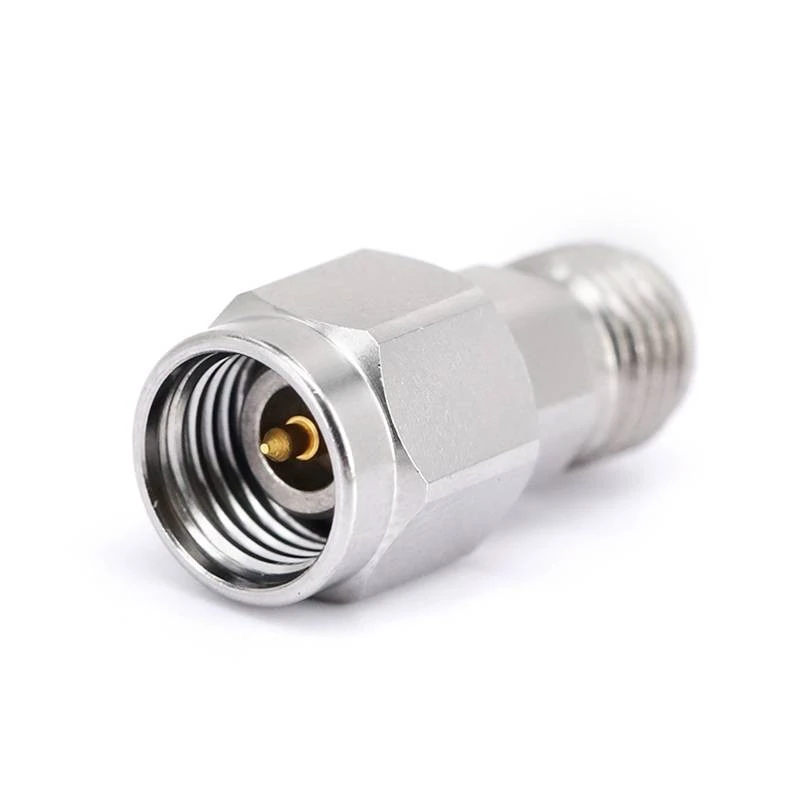

Fr 5- gdcb -40 g -292 e	2.92mm mara	10MHz ~ 40GHz	1.30	0.5db
Vultaġġ, DC Max (Volts)	Qawwa, input massimu (watts)	Tip ta 'Blokk	Materjal tal-ġisem	Korp tal-ġisem
+60	2	Blokka ta 'ġewwa	Azzar li ma jissaddadx	Passivat

SKU	Serje tal-Konnettur	Frekwenza	VSWR	Telf ta 'inserzjoni

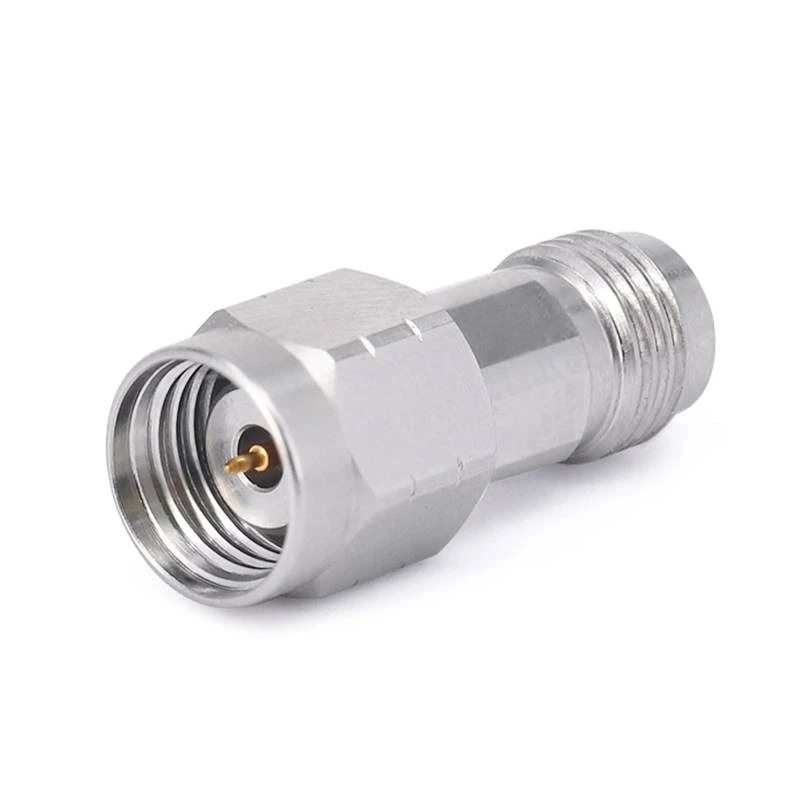

Fr 5- gdcb -67 g -185 e	1.85mm mara	10MHz ~ 67GHz	1.50	0.9db
Vultaġġ, DC Max (Volts)	Qawwa, input massimu (watts)	Tip ta 'Blokk	Materjal tal-ġisem	Korp tal-ġisem
+60	2	Blokka ta 'ġewwa	Azzar li ma jissaddadx	Passivat
